Hyundai Palisade: электрообогрев сидений/обогрев сидений (без вентиляции)

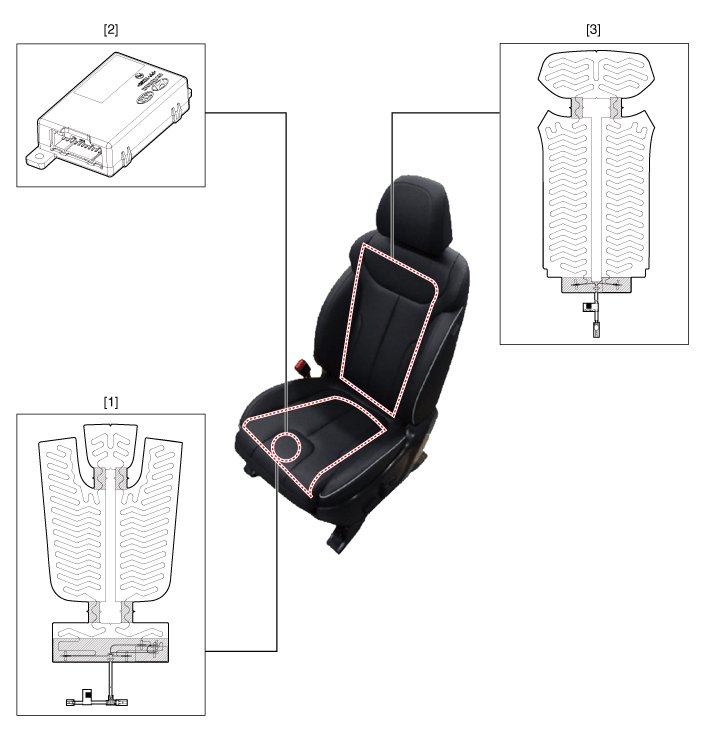

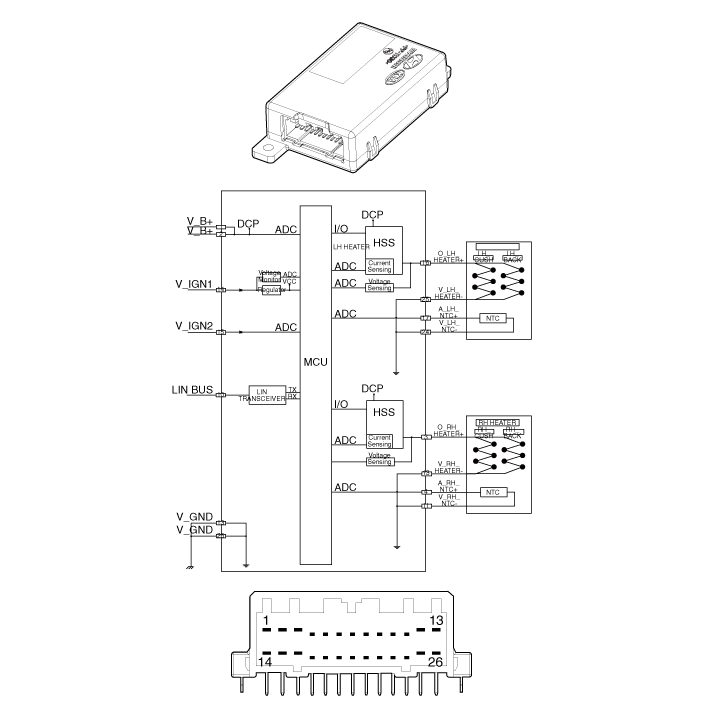

Подогрев сиденья водителя/пассажира

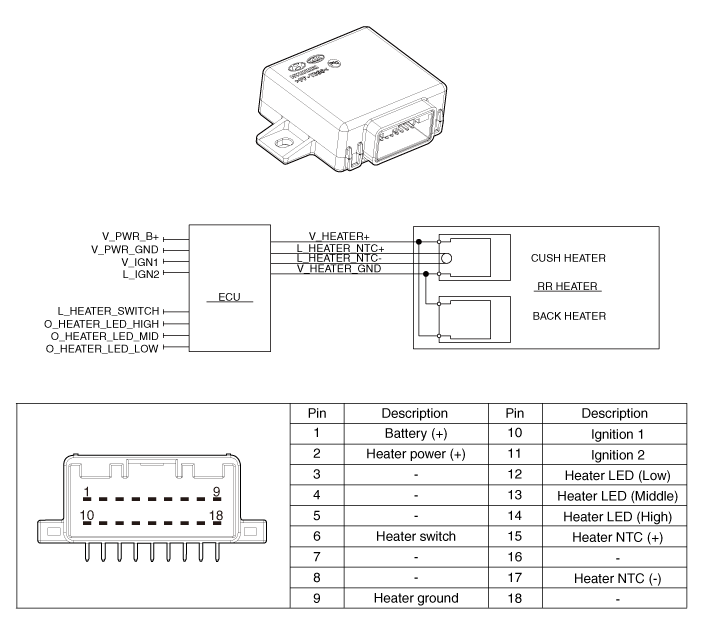

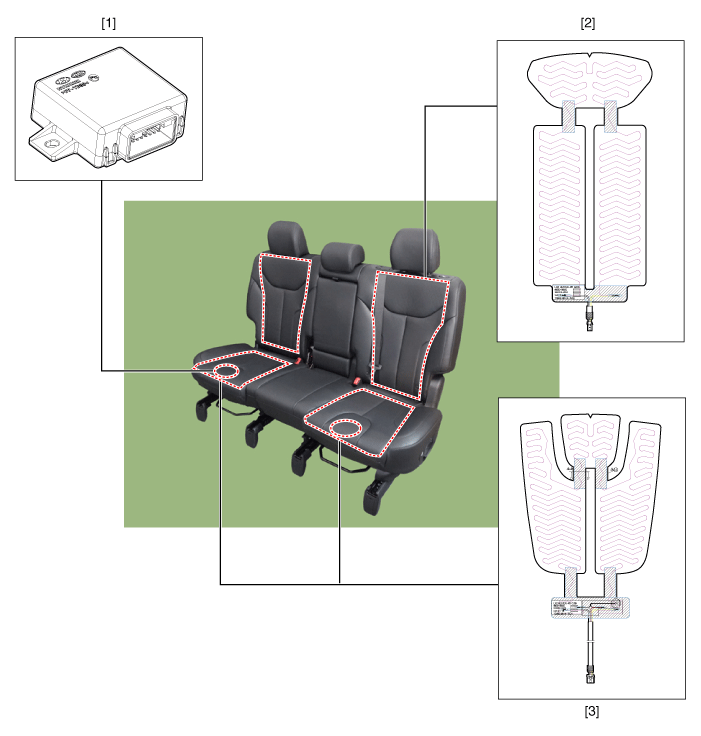

Подогрев сидений второго ряда

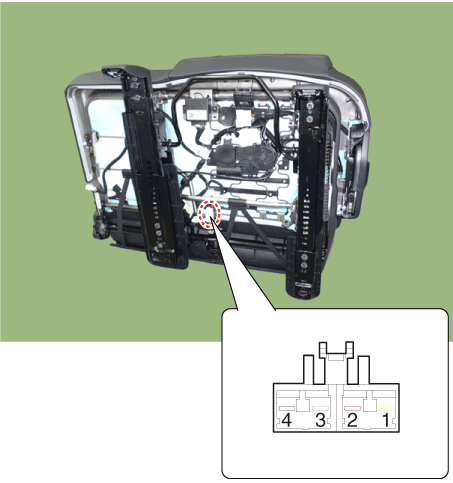

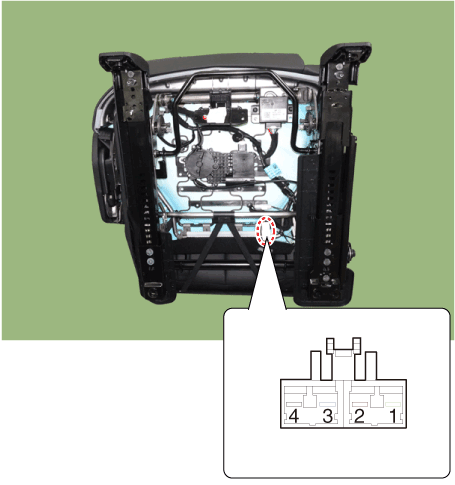

Подогрев сиденья водителя/пассажира

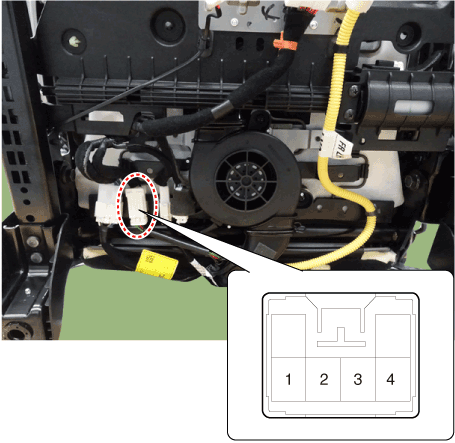

Подогрев сидений второго ряда

Водитель/Пассажир

Подогрев сидений второго ряда

Выключатель обогрева сиденья

Компоненты и расположение компонентов Компоненты 1. Выключатель обогревателя переднего сиденья. 2. Выключатель обогревателя заднего сиденья. Принципиальные диаграммы Принципиальная электрическая схема Переднее сиденье Нет Соединитель А 1 C_CAN (высокий) 2 C_CAN (низкий уровень) 3 - 4 ЛИН 5 - 6 Сигнал автоматического удержания 7 - 8 Батарея (+) 9 IGN 10 Освещение (+) 11 - 12 Освещение (-) 13 Земля 14 ЗАДЕРЖКА 15 - 16 сигнал PDW 17 Сигнал обогревателя руля 18 сигнал ДБК 19 сигнал ISG 20 Сигнал SVM/RVM 21 Индикатор ISG 22 Индикатор SVM 23 Индикатор PDW 24 Индикатор подогрева руля 2 место Нет Соединитель А 1 Батарея (+) 2 ИСГ мощность(+) 3 Освещение (+) 4 Датчик REF (+5В) 5 Обратная связь привода режима 6 Обратная связь температурного привода 7 Активатор режима (вентиляция) 8 Активатор режима (Разморозка) 9 Сервопривод температуры (охлаждение) 10 Сервопривод температуры (обогрев) 11 ЗАДЕРЖКА (-) 12 К-ЛАЙН 13 Линия LIN (Заднее левое сиденье) 14 Линия LIN (Заднее правое сиденье 15 - 16 Освещение (-) 17 ИГН 2 18 IGN 1 19 Мотор вентилятора (+) 20 - 21 Задний полевой транзистор (обратная связь по стоку) 22 Задний полевой транзистор (ворота) 23 Левый выключатель отопителя 24 Индикатор левого отопителя (высокий) 25 Индикатор левого отопителя (средний) 26 Индикатор левого отопителя (Низкий) 27 Выключатель отопителя правый 28 Индикатор правого отопителя (высокий) 29 Индикатор правого отопителя (средний) 30 Индикатор правого отопителя (Низкий) 31 Масса датчика 32 Земля Процедуры ремонта Удаление Переднее сиденье 1...

Подогрев сиденья (вентиляция воздуха)

Компоненты и расположение компонентов Компоненты Подогрев сиденья водителя/пассажира 1. Подогрев подушки сиденья 2. Блок обогрева сиденья (только для пассажира) 3...
