Сиденье с воздушной вентиляцией

Компоненты и расположение компонентов

Компоненты (1)

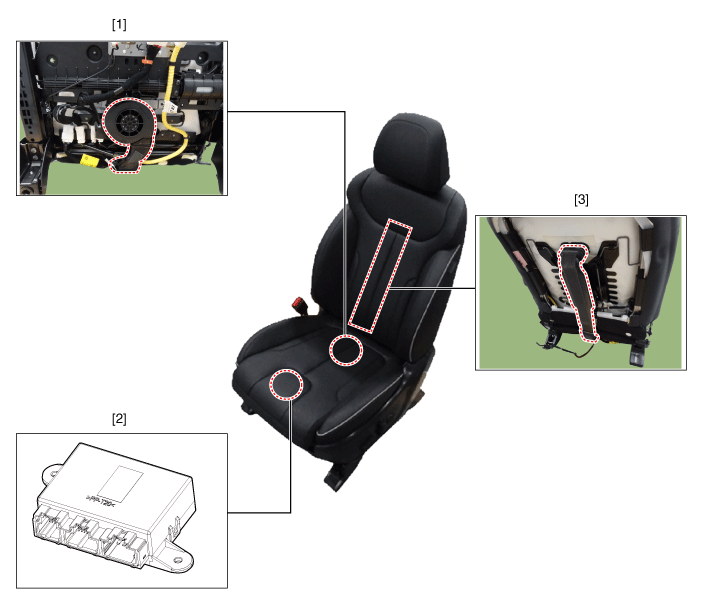

Переднее сиденье

1. Вентилятор сиденья с вентиляцией 2. Блок управления сиденьем с вентиляцией (только для пассажира)

3. Канал вентиляции сиденья

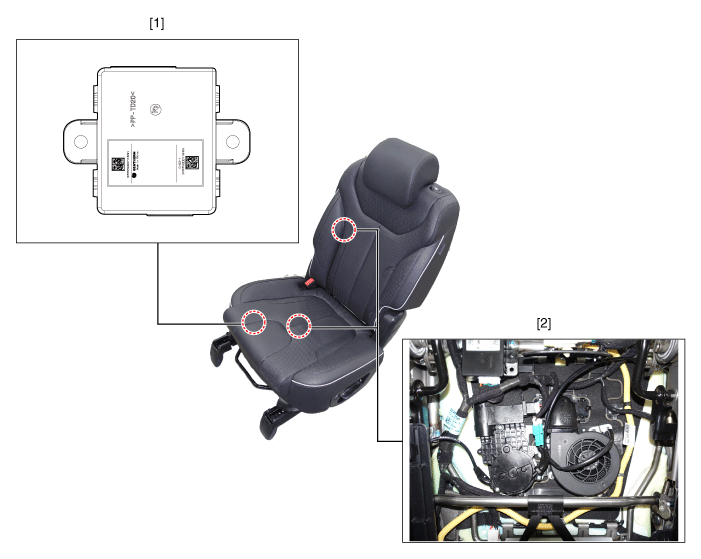

2 место

1. Управление сиденьем с вентиляцией единица

2. Вентилятор сиденья с вентиляцией

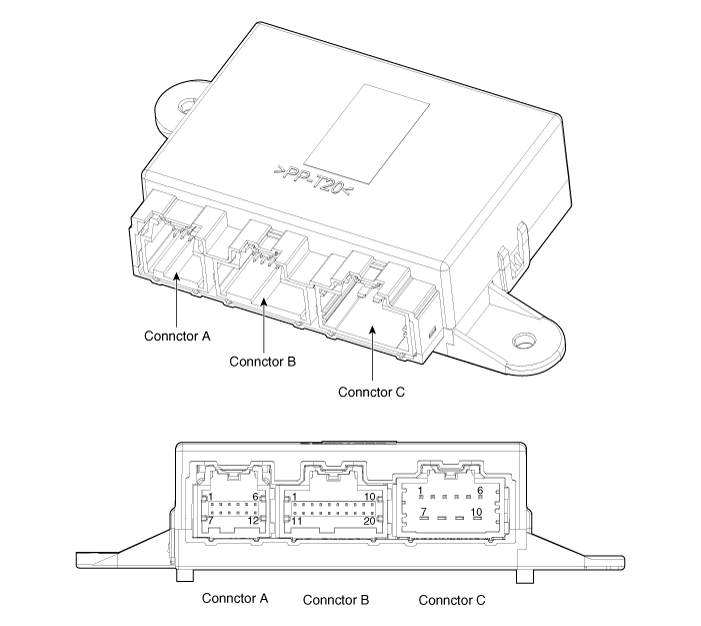

Компоненты (2)

Переднее сиденье

Нет	Соединитель А	Соединитель Б	Соединитель С
1	-	-	Подогрев водительской подушки
2	-	-	Обогрев спинки водителя
3	-	-	Вспомогательный обогрев подушки
4	ЗАДЕРЖКА	-	Вспомогательный обогреватель спины
5	Освещение	-	Драйвер вентилятора
6	ШИМ-управление вентиляцией водителя	ЛИН	Вспомогательный вентилятор
7	Вспомогательная мощность нагревателя	-	Батарея (+)
8	Мощность нагревателя водителя	-	Обогреватель водителя (-)
9	-	-	Земля
10	-	IGN 1	Вспомогательный отопитель (-)
11	-	-
12	-	-
13		-
14		-
15		-
16		-
17		НТК (-)
18		Ассистент НТК (+)
19		Драйвер NTC (+)
20		ИГН 2

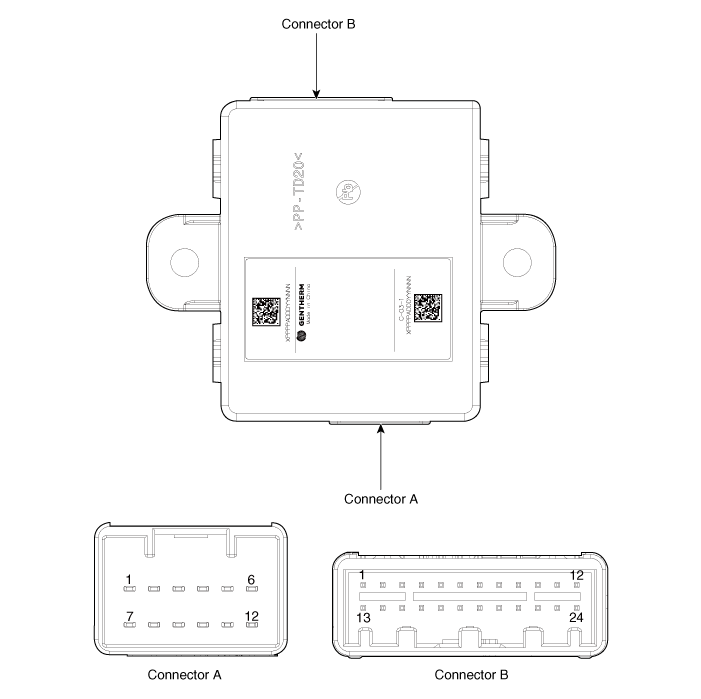

[Блок управления сиденьем с вентиляцией 2-й линии

Нет	Соединитель А	Соединитель Б
1	Нагреватель (-)	Блок вентиляции отопителя IGN 2
2	Мощность нагревателя подушки	Вентиляционный блок отопителя IGN 1
3	Мощность обогрева спинки сиденья	-
4	Мощность вентилятора подушки	-
5	Мощность вентилятора спинки сиденья	-
6	Мощность вентиляции отопителя	Подушка воздуходувки ВСП
7	Нагреватель (-)	Вентилятор спинки сиденья ВСП
8	Масса вентиляционного отверстия отопителя	-
9	Масса вентиляционного отверстия отопителя	-
10	-	-
11	-	-
12	Вентиляция отопителя Мощность	ЛИН
13		-
14		-
15		-
16		-
17		-
18		-
19		-
20		-
21		-
22		НТК (+)
23		-
24		НТК (-)

Процедуры ремонта

Удаление

Подушка воздуходувки

1. 1
   Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)
2. 2

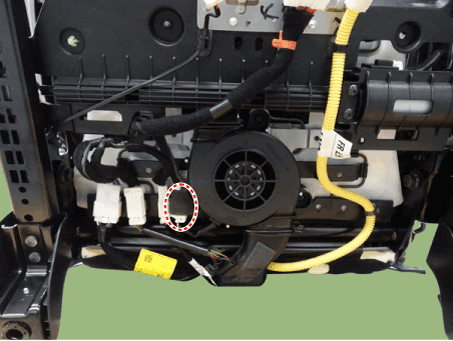

   Снимите вентилятор подушки, ослабив винты (3 шт.) и отсоединив соединитель. [Переднее сиденье]



   [2-е место]



3. 3
   Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)
4. 4

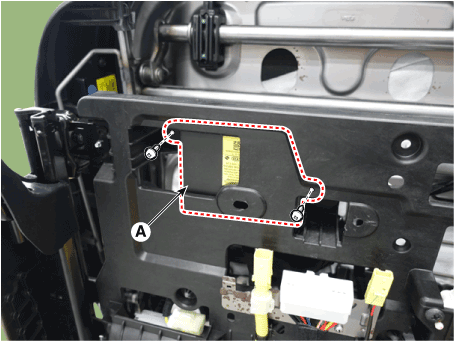

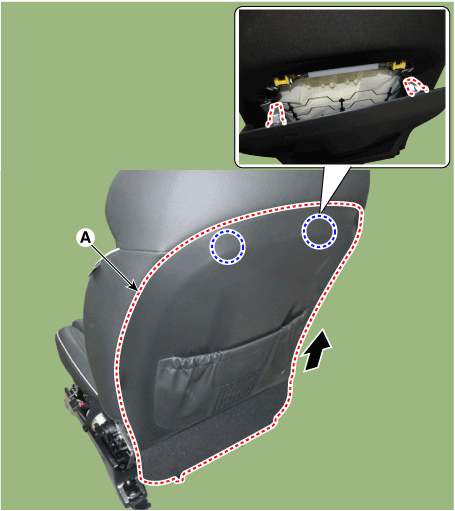

   Снимите спинку сиденья (А).

   Возьмитесь руками за обе нижние стороны спинки. а затем снимите его в направлении стрелки. Будьте осторожны, чтобы не повредить фиксирующие зажимы.



5. 5

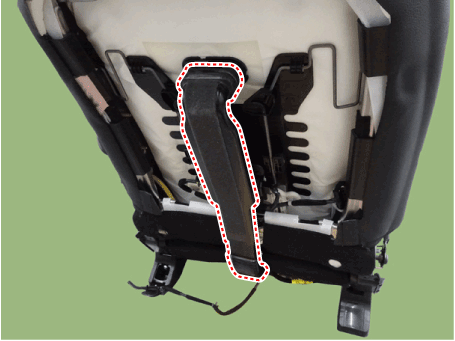

   Снимите воздуховод, предварительно отвернув винты и отсоединив разъем.



6. 6
   Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)
7. 7

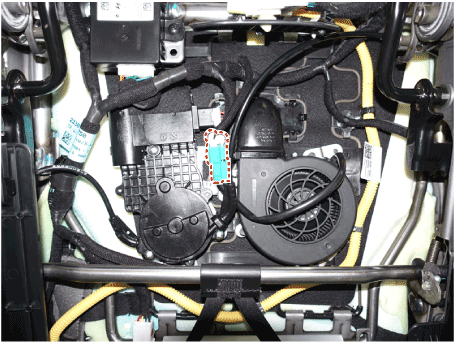

   Снимите блок вентиляции воздуха (A) после ослабления винтов (2 шт.) и отсоединение разъема.



Воздухопровод Блок вентиляции воздуха

Монтаж

Подушка воздуходувки

1. 1
   Установите вентилятор подушки.
2. 2
   Установите переднее сиденье в сборе.
3. 3
   Установить воздуховод.
4. 4
   Установите спинку сиденья.
5. 5
   Установите переднее сиденье в сборе.
6. 6
   Установить вентиляционную установку.
7. 7
   Установите переднее сиденье в сборе.

Воздухопровод Блок вентиляции воздуха
