Hyundai Palisade: система смарт-ключей / блок смарт-ключей

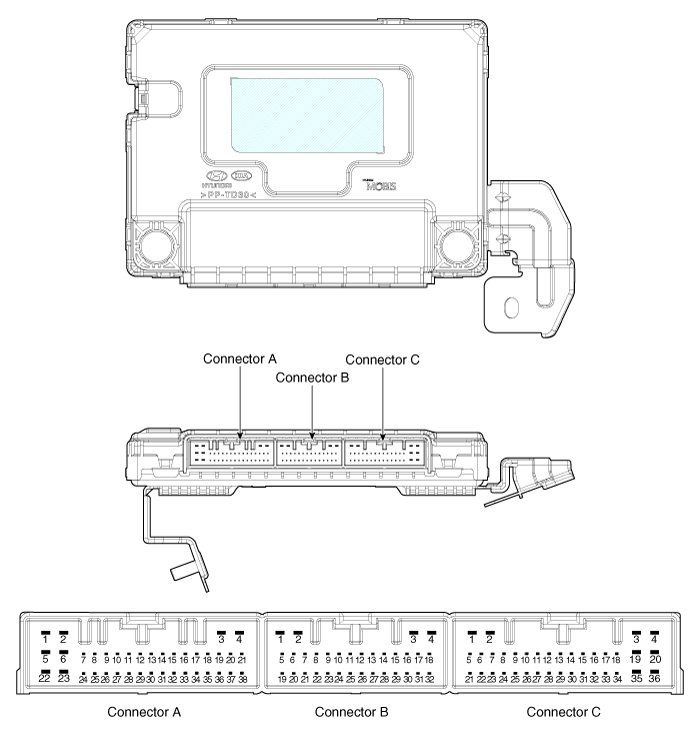

Компоненты и расположение компонентов
| Компоненты (1) |
Информация о выводах разъема
|
Нет
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
-
|
GND_ECU
|
Реле переднего стеклоочистителя (низкий уровень)_выход
|
|
2
|
-
|
Выходная мощность PDW-F
|
ESCL (+)_выход
|
|
3
|
GND_Power
|
ESCL (-)_output
|
Запустить relay_output
|
|
4
|
PDW-R_Power_Output
|
Реле высокого уровня переднего стеклоочистителя_выход
|
IGN1 реле_выход
|
|
5
|
-
|
PDW-R WIND_выход
|
Мощность_выходной мощности антенны иммобилайзера
|
|
6
|
Задний омыватель switch_input
|
-
|
Антенна иммобилайзера Ground_Output
|
|
7
|
LIN4 (напоминание о заднем сиденье)
|
-
|
-
|
|
8
|
P_CAN (Низкий)
|
вид сзади switch_input
|
Внутренняя1 антенна (+)_выход
|
|
9
|
P_CAN (высокий)
|
-
|
Антенна внешней ручки водителя (+)_output
|
|
10
|
-
|
Датчик скорости вращения колеса_вход
|
-
|
|
11
|
B_CAN (Низкий)
|
-
|
Антенна на внешней ручке пассажира(+)_выход
|
|
12
|
B_CAN (высокий)
|
Индикатор ленты 3-й строки RH_output
|
-
|
|
13
|
SSB switch_input
|
Индикатор ремня безопасности пассажира_выход
|
Внутренняя антенна багажника3(+)_выход
|
|
14
|
Водительская ручка антенны switch_input
|
Индикатор заднего центрального ремня безопасности_выход
|
Иммобилайзер K-Line
|
|
15
|
P position_input (AT)
|
-
|
Бамперная антенна (+)_выход
|
|
-
|
|||
|
16
|
Туман switch_input
|
LF search_output
|
Внутренняя антенна2(+)_выход
|
|
17
|
Переключатель света_вход
|
Сигнал датчика автоматического освещения_input
|
IGN2_input
|
|
18
|
Переключатель громкости переднего стеклоочистителя INT_input
|
Датчик автоматического освещения power_output
|
IGN1_input
|
|
19
|
Многофункциональный переключатель_вход
|
соленоид_выхода банкомата
|
IGN2 реле_выход
|
|
20
|
Раскладывание правого бокового зеркала switch_oupout
|
Лампа кармана лужи_output
|
Заряд батареи
|
|
21
|
Обогреватель правого бокового зеркала_выход
|
-
|
Тормозной переключатель_вход
|
|
22
|
Передний омыватель switch_input
|
Подсветка кольца SSB_output
|
Начать Feedback_input
|
|
23
|
Переключатель низкого уровня переднего стеклоочистителя_Input
|
пьезо зуммер_выход
|
Индикатор безопасности_выход
|
|
24
|
LIN1 (PDW)
|
Подсветка символа SSB_output
|
Интерьер1 (-)_выход
|
|
25
|
LIN2 (ЭБУ системы безопасности)
|
Выход индикатора ремня безопасности 3-й линии
|
Антенна внешней ручки водителя (-)_выход
|
|
26
|
LIN3 (датчик дождя)
|
Реле питания стеклоочистителя_выход
|
-
|
|
27
|
PDW power_input
|
Индикатор заднего ремня безопасности RH_output
|
Антенна на внешней ручке пассажира (-)_выход
|
|
28
|
PDW_input
|
Индикатор заднего ремня безопасности LH_output
|
ESCL COM
|
|
29
|
Переключатель SSB1_input
|
Индикатор ремня безопасности 3-й линии, левый выход
|
Внутренняя антенна багажника3(-)_выход
|
|
30
|
ESCL unlock_input
|
Реле заднего стеклоочистителя_выход
|
ESCL Enable_output
|
|
31
|
Пассажирская внешняя ручка switch_input
|
Датчик автоматического освещения Ground_output
|
Бамперная антенна (-)_выход
|
|
32
|
PDW switch_input
|
Парковочный переключатель стеклоочистителя_input
|
Внутренняя антенна2 (-)_выход
|
|
33
|
Солнечная крыша Status_input
|
|
ACC_input
|
|
34
|
Переключатель фар головного света_вход
|
Зеркало power_input
|
|
|
35
|
Передний стеклоочиститель switch_input
|
ACC relay_output
|
|
|
36
|
Задний стеклоочиститель switch_input
|
Аккумулятор ЭБУ (+)
|
|
|
37
|
Зеркальное складывание RH_output
|
|
|
|
38
|
Зеркало RH VT_output
|
Смарт-ключ
Процедуры ремонта
Смарт-ключ
Сохранение кода смарт-ключа
1.
Подключите кабель DLC диагностического прибора к разъему канала передачи данных.
(16 штырьков) на нижней панели подушки безопасности со стороны водителя, включите питание. Диагностика
инструмент...
Диагностика смарт-ключа
Процедуры ремонта
осмотр
Самодиагностика с помощью сканера
Он сможет диагностировать дефекты системы SMART KEY с помощью диагностического инструмента.
быстро...
