Реле стартера

Процедуры ремонта

осмотр

1. 1
   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите крышку блока предохранителей.
3. 3

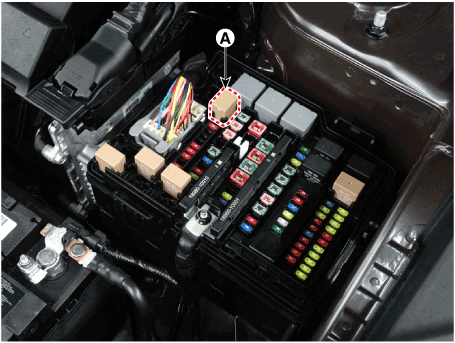

   Снимите реле стартера (А).



4. 4

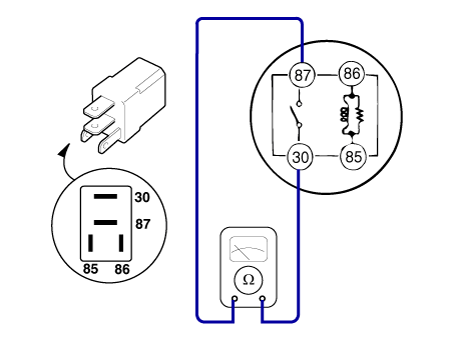

   Проверьте целостность цепи между клеммами (30 и 87) с помощью омметра.

   Терминал	Сопротивление	Мера
   30 - 87	1 МОм или выше	целостность цепи между клеммами, замените реле.






5. 5

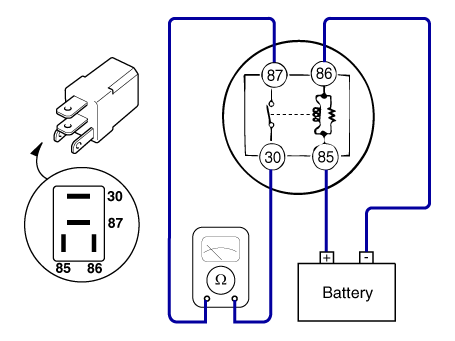

   Подайте 12 В на клемму 85 и заземлите на клемму 86, а затем проверьте целостность цепи между клеммами (30 и 87).

   Терминал	Сопротивление	Мера
   30 - 87	1 Ом или менее	целостность цепи между клеммами, замените реле.






6. 6
   Установите реле стартера.
7. 7
   Установите крышку блока предохранителей.
