Hyundai Palisade: автоматическая система управления коробкой передач / модуль управления коробкой передач (TCM)
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Система автоматической коробки передач (A8LF1)
/
Автоматическая система управления коробкой передач
/ Модуль управления коробкой передач (TCM)
Компоненты и расположение компонентов
| Расположение компонентов |
|
1. Модуль управления коробкой передач (TCM)
|
|
Описание и работа
| Описание |
| • |
Мониторинг условий эксплуатации автомобиля для определения оптимальных
настройка шестерни.
|
| • |
Выполнение переключения передач, если текущая настройка передачи отличается от
определили оптимальную настройку передач.
|
| • |
Определение необходимости включения и включения демпферной муфты (D/C)
сцепление соответственно.
|
| • |
Расчет оптимального уровня линейного давления путем постоянного контроля
уровень крутящего момента и соответствующим образом регулирует давление.
|
| • |
Диагностика АКПП на наличие неисправностей и отказов.
|
Принципиальные диаграммы

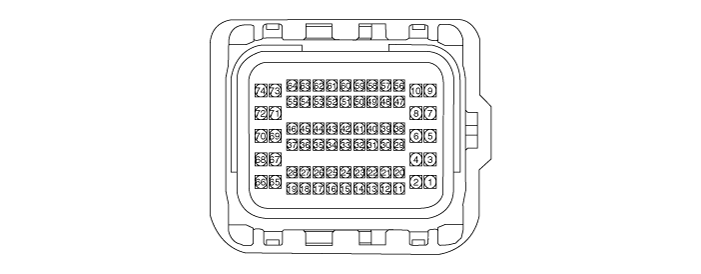

| Разъем ТСМ |
| Функция терминала TCM |
|
Приколоть
|
Описание
|
Приколоть
|
Описание
|
|
1
|
UD Электромагнитный клапан управления сцеплением (UD/C_VFS)
|
34
|
Входной сигнал датчика скорости
|
|
2
|
46 Электромагнитный клапан управления сцеплением (46/C_VFS)
|
43
|
CAN Высокий
|
|
3
|
Электромагнитный клапан контроля давления в линии (LINE_VFS)
|
52
|
CAN Низкий
|
|
5
|
Электромагнитный клапан управления гидротрансформатором (T/CON_VFS)
|
56
|
Мощность датчика выходной скорости
|
|
7
|
28 Электромагнитный клапан управления тормозом (28/B_VFS)
|
57
|
Мощность датчика средней скорости
|
|
8
|
37R Электромагнитный клапан управления сцеплением (37R/C_VFS)
|
58
|
Входная мощность датчика скорости
|
|
9
|
Электромагнитный клапан управления тормозной муфтой OD и LR (OD/C и LR/B_VFS)
|
65
|
Электромагнитный клапан питания 1 (2, 5, 7, 8)
|
|
17
|
ИГ.1
|
66
|
Электромагнитный клапан питания 2 (1, 3, 9, 27)
|
|
25
|
Датчик температуры масла (+)
|
67
|
Власть
|
|
26
|
Датчик температуры масла (-)
|
68
|
Власть
|
|
27
|
Электромагнитный клапан SS-A (SS-A_ON/OFF)
|
71
|
Земля
|
|
31
|
Сигнал датчика средней скорости
|
73
|
Земля
|
|
32
|
Сигнал датчика выходной скорости
|
74
|
Земля
|
| Вход/выход терминала TCM сигнал |
|
Приколоть
|
Описание
|
Состояние
|
Входное/выходное значение
|
|
|
Тип
|
Уровень
|
|||
|
1
|
UD Электромагнитный клапан управления сцеплением
(УД/К_ВФС) |
-
|
Выход
|
0 В/уровень напряжения батареи
|
|
9В < Уровень напряжения батареи < 16В
|
||||
|
2
|
46 Электромагнитный клапан управления сцеплением
(46/C_VFS) |
-
|
Выход
|
0 В/уровень напряжения батареи
|
|
9В < Уровень напряжения батареи < 16В
|
||||
|
3
|
Электромагнитный клапан контроля давления в линии
(LINE_VFS) |
-
|
Выход
|
0 В/уровень напряжения батареи
|
|
9В < Уровень напряжения батареи < 16В
|
||||
|
5
|
Электромагнитный клапан управления гидротрансформатором (T/CON_VFS)
|
-
|
Выход
|
0 В/уровень напряжения батареи
|
|
9В < Уровень напряжения батареи < 16В
|
||||
|
7
|
28 Электромагнитный клапан управления тормозом
(28/Б_ВФС) |
-
|
Выход
|
0 В/уровень напряжения батареи
|
|
9В < Уровень напряжения батареи < 16В
|
||||
|
8
|
37R Электромагнитный клапан управления сцеплением
(37R/C_VFS) |
-
|
Выход
|
0 В/уровень напряжения батареи
|
|
9В < Уровень напряжения батареи < 16В
|
||||
|
9
|
ОД
Clutch & LR Brake Электромагнитный клапан управления муфтой (OD/C и LR/B_VFS)
|
-
|
Выход
|
0 В/уровень напряжения батареи
|
|
9В < Уровень напряжения батареи < 16В
|
||||
|
17
|
ИГ.1
|
На
|
Власть
|
0 В/уровень напряжения батареи
|
|
Выключенный
|
9В < Уровень напряжения батареи < 16В
|
|||
|
25
|
Датчик температуры масла (+)
|
НА
|
Вход
|
0В/5В
|
|
ВЫКЛЮЧЕННЫЙ
|
||||
|
26
|
Датчик температуры масла (-)
|
-
|
Земля
|
0В
|
|
27
|
Электромагнитный клапан SS-A (SS-A_ON/OFF)
|
Высокий
|
Выход
|
0 В/уровень напряжения батареи
|
|
Низкий
|
9В < Уровень напряжения батареи < 16В
|
|||
|
31
|
Сигнал датчика средней скорости
|
Высокий
|
Вход
|
0,7 В/1,4 В
|
|
Низкий
|
||||
|
32
|
Сигнал датчика выходной скорости
|
Высокий
|
Вход
|
0,7 В/1,4 В
|
|
Низкий
|
||||
|
34
|
Входной сигнал датчика скорости
|
Высокий
|
Вход
|
0,7 В/1,4 В
|
|
Низкий
|
||||
|
56
|
Мощность датчика выходной скорости
|
НА
|
Власть
|
0В/9В
|
|
ВЫКЛЮЧЕННЫЙ
|
||||
|
57
|
Мощность датчика средней скорости
|
На
|
Власть
|
0В/9В
|
|
Выключенный
|
||||
|
58
|
Входная мощность датчика скорости
|
На
|
Власть
|
0В/9В
|
|
Выключенный
|
||||
|
65
|
Электромагнитный клапан питания 1
|
-
|
Власть
|
0 В/уровень напряжения батареи
|
|
9В < Уровень напряжения батареи < 16В
|
||||
|
66
|
Электромагнитный клапан питания 2
|
-
|
Власть
|
0 В/уровень напряжения батареи
|
|
9В < Уровень напряжения батареи < 16В
|
||||
|
67
|
Власть
|
На
|
Власть
|
0 В/уровень напряжения батареи
|
|
Выключенный
|
9В < Уровень напряжения батареи < 16В
|
|||
|
68
|
Власть
|
На
|
Власть
|
0 В/уровень напряжения батареи
|
|
Выключенный
|
9В < Уровень напряжения батареи < 16В
|
|||
|
71
|
Земля
|
-
|
Земля
|
0В
|
|
73
|
Земля
|
-
|
Земля
|
0В
|
|
74
|
Земля
|
-
|
Земля
|
0В
|
Процедуры ремонта
| осмотр |
| 1. |
Проверка цепи заземления TCM: Измерьте сопротивление между TCM и шасси.
земля.
(Осмотрите клемму, подключенную к заземлению шасси, задней
разъема жгута проводов в качестве контрольной точки со стороны TCM.)
|
| 2. |
Проверка разъема TCM: Отсоедините разъем TCM и визуально проверьте
клеммы заземления со стороны TCM и со стороны жгута на предмет погнутых контактов или плохой
контактное давление.
|
| 3. |
Если проблема не обнаружена на шагах 1 и 2, возможно, неисправен TCM.
Если это так, замените TCM новым, а затем снова проверьте автомобиль.
Если автомобиль работает нормально, проблема, скорее всего, была в
ТКМ.
|
| 4. |
Повторная проверка оригинального TCM: установите оригинальный TCM (вероятно, сломанный)
в заведомо исправный автомобиль и проверьте автомобиль. Если проблема возникает
снова замените оригинальный TCM на новый.
Если проблема не повторяется, это прерывистая проблема и
другая часть может быть неисправна.
|
| Удаление |
| 1. |

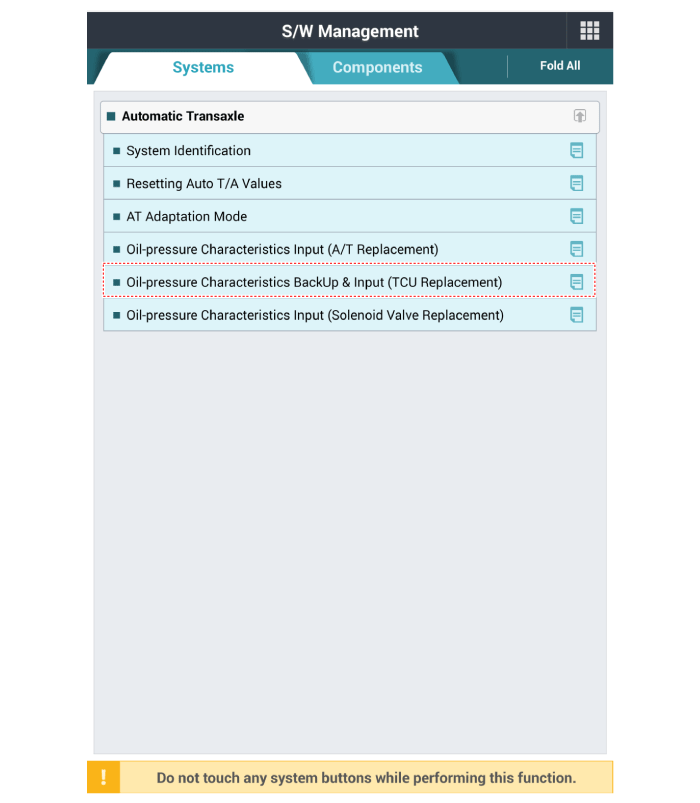

Выполните процедуру резервного копирования характеристик давления масла с помощью
диагностический инструмент при замене на новый TCM.
|
| 2. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 3. |
Снимите перчаточный ящик.
(См. Кузов (внутри и снаружи) — «Перчаточный ящик»)
|
| 4. |
Снимите встроенный блок управления кузовным оборудованием (IBU).
(См. Электрическая система кузова — «Интегрированный блок управления кузовным оборудованием (IBU)»).
|
| 5. |

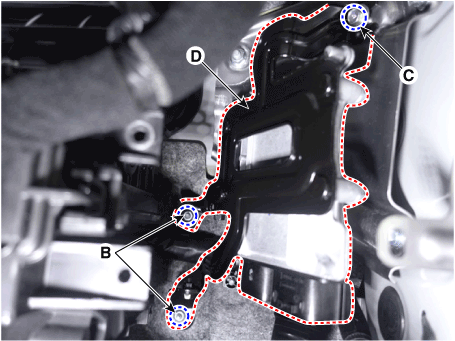

Снимите блок реле встроенного модуля управления (ICM).
(См. Электрическая система кузова — «Предохранитель и реле»)
|
| 6. |

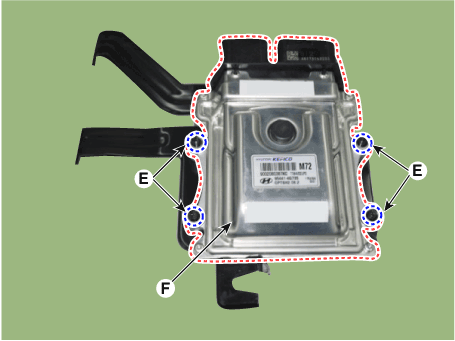

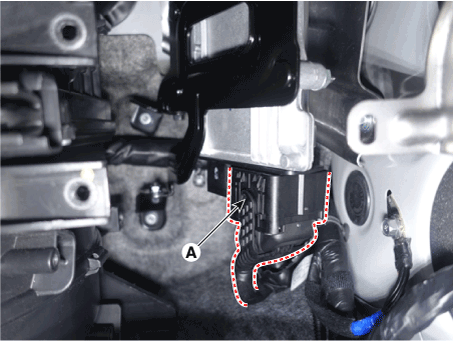

Удалите ТКМ
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
| 2. |
Выполнить процедуру ввода характеристик давления масла с помощью диагностического
инструмент при замене на новый TCM.
|
| 3. |
Во избежание каких-либо проблем, включая чувство задержки запуска
коробки передач и амортизатора при разгоне и запуске автомобиля обязательно
процесс обучения TCM после замены коробки передач / TCM.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
|
