Hyundai Palisade: автоматическая система управления коробкой передач / электронный привод переключения передач
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Система автоматической коробки передач (A8LF1)
/
Автоматическая система управления коробкой передач
/ Электронный привод переключения передач
Описание и работа
| Описание |

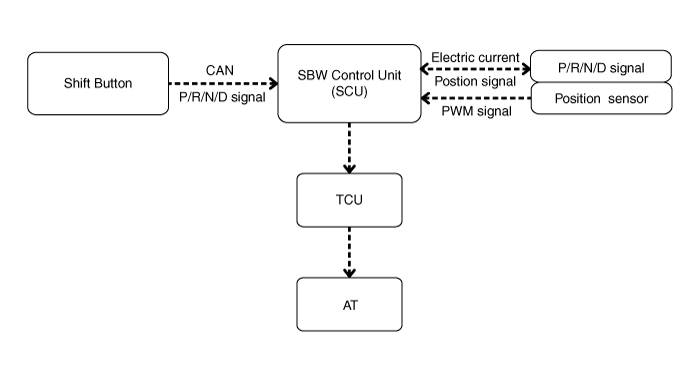

Управляет 4 положениями P (Парковка), R, N, D с помощью вращения двигателя
в соответствии с электрическим сигналом при нажатии кнопки переключения передач.
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
|
| 3. |
Снимите воздуховод и воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
|
| 4. |

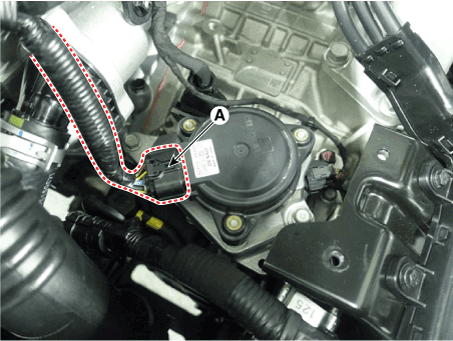

Отсоедините разъем привода электронного переключения передач (А).
|
| 5. |

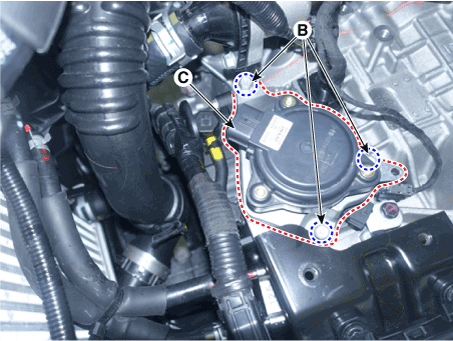

Выверните болт (В) и снимите привод электронного переключения передач (С).
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
Модуль управления коробкой передач (TCM)
Компоненты и расположение компонентов
Расположение компонентов
1. Модуль управления коробкой передач (TCM)
Описание и работа
Описание
•
Мониторинг условий эксплуатации автомобиля для определения оптимальных
настройка шестерни...
Датчик температуры масла (основной жгут проводов)
Технические характеристики
Спецификация
▷ Тип: тип с отрицательным тепловым коэффициентом
Температура [(°C)°F]
Сопротивление (кОм)
(-40) -40
48...
