Hyundai Palisade: автоматическая система управления коробкой передач / электрическая кнопка переключения передач

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система автоматической коробки передач (A8LF1) / Автоматическая система управления коробкой передач / Кнопка электрического переключения передач

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите верхнюю крышку консоли. (См. Кузов — «Узел напольной консоли»)

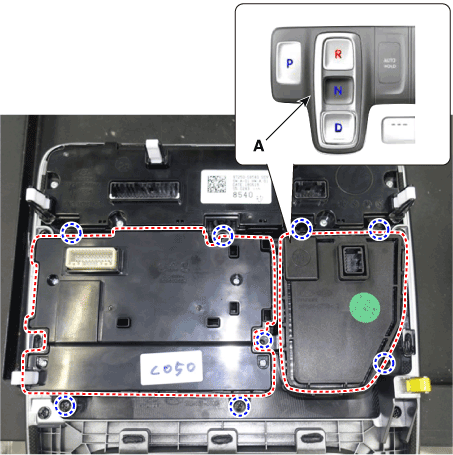

3.	Снимите кнопку электрического переключения передач (А).

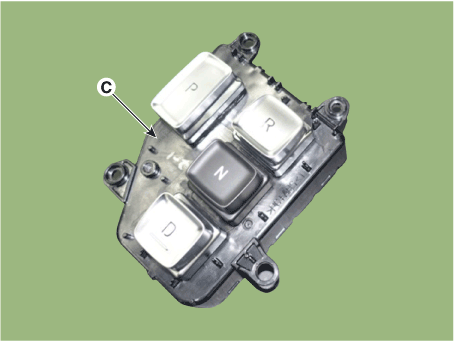

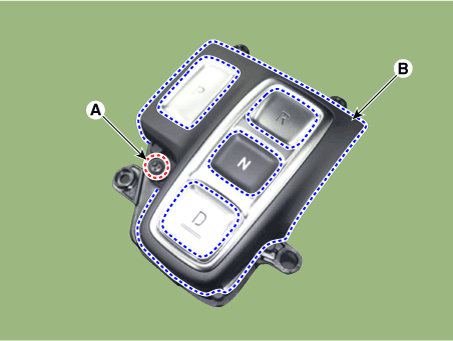

4.	Ослабьте винт (А) и затем отсоедините верхнюю крышку (В) с модуль кнопки переключения передач (C)

Монтаж

1.	Для установки выполните процедуру удаления в обратном порядке.
