Подлокотник консоли

Компоненты и расположение компонентов

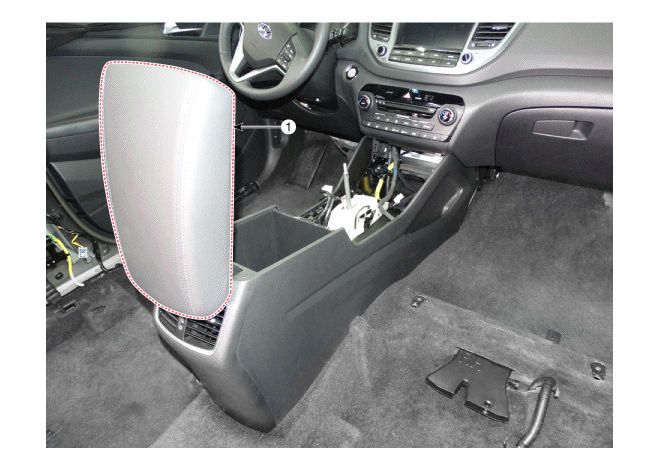

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите напольную консоль в сборе. (См. Консоль пола — «Консоль пола»)
2. 2
   Снимите крышку задней консоли. (См. Напольная консоль — «Крышка задней консоли».)
3. 3
   Ослабьте винты крепления подлокотника консоли.



4. 4

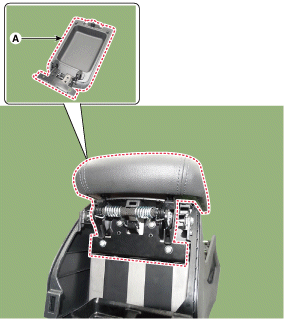

   Ослабьте крепежный винт и снимите подлокотник консоли (А).



5. 5
   Для установки выполните процедуру, обратную снятию.
