Руководство по обслуживанию и ремонту Hyundai Tucson: Крышка задней консоли

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / Напольная консоль / Крышка задней консоли

Компоненты и расположение компонентов

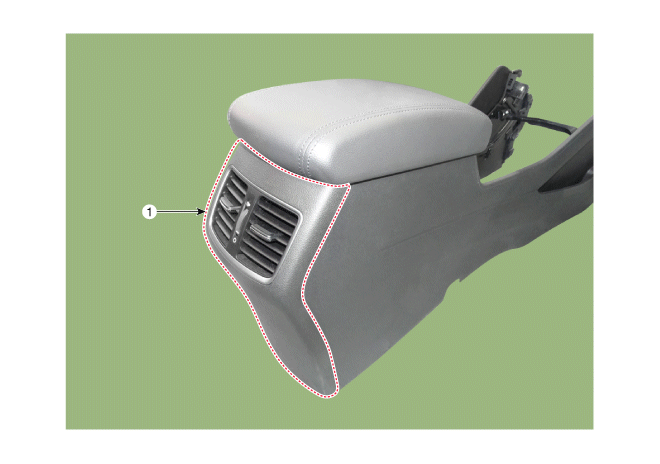

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Крышка задней консоли


Процедуры ремонта

ЗАМЕНА
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки без повреждения поверхности.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите напольную консоль в сборе.
(См. Консоль пола — «Консоль пола»)
2.
Ослабьте крепежный винт задней консоли.

3.

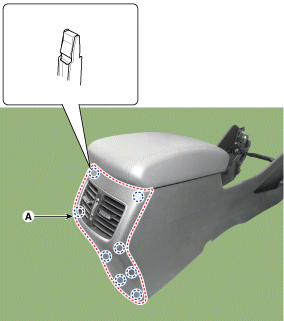

С помощью отвертки или съемника снимите крышку с заднюю консоль (А).

4.
Для установки выполните процедуру, обратную снятию.
•
Необходимо будет убедиться, что разъем правильно ветвь.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
