Руководство по обслуживанию и ремонту Hyundai Tucson: Сборка напольной консоли

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / Напольная консоль / Сборка напольной консоли

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Сборка напольной консоли


Процедуры ремонта

ЗАМЕНА
[М/Т]
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки без повреждения поверхности.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите ручку переключения передач и чехлы рычага переключения передач (А) после поворота против часовой стрелки.

2.
С помощью отвертки или съемника снимите верхнюю крышку кронштейна (А).

3.
Отсоедините разъем (А).

4.
Снимите стойку напольной консоли (A) с помощью отвертки или депозитного устройства.

5.
Отсоедините разъемы от мультимедийного разъема (А).

6.
С помощью отвертки или съемника снимите боковую крышку кронштейна (А).

7.
Ослабив крепежные винты и болты, снимите узел полная задняя часть консоли (A).

8.
Для установки выполните процедуру, обратную снятию.
•
Необходимо будет убедиться, что разъем правильно ветвь.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
[В]
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки без повреждения поверхности.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Чтобы снять ручку переключения передач и защитные чехлы (А), потяните их вверх.

2.
Снимите верхнюю крышку напольной консоли (А) с помощью отвертка или съемник.

3.
Отсоедините разъемы (А) от верхней крышки консоли. на полу.

4.

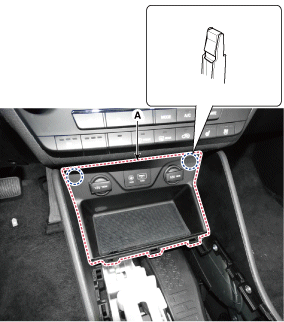

Отделите лоток напольной консоли (A).

5.
Отсоедините разъемы стоек напольной консоли (А).

6.
Снимите боковую крышку консоли (А), нажав на нее в направлении спина.

7.
Снимите подлокотник консоли (А).

8.
Снимите коврик подлокотника консоли (А).

9.

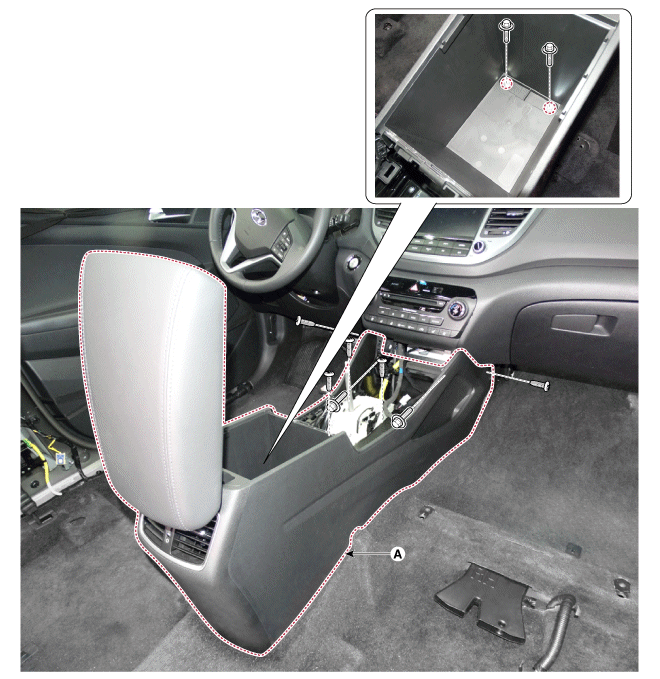

Ослабив крепежные винты и болты, снимите узел напольная консоль (А).

10.
Для установки выполните процедуру, обратную снятию.
•
Необходимо будет убедиться, что разъем правильно ветвь.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
Компоненты и расположение компонентов

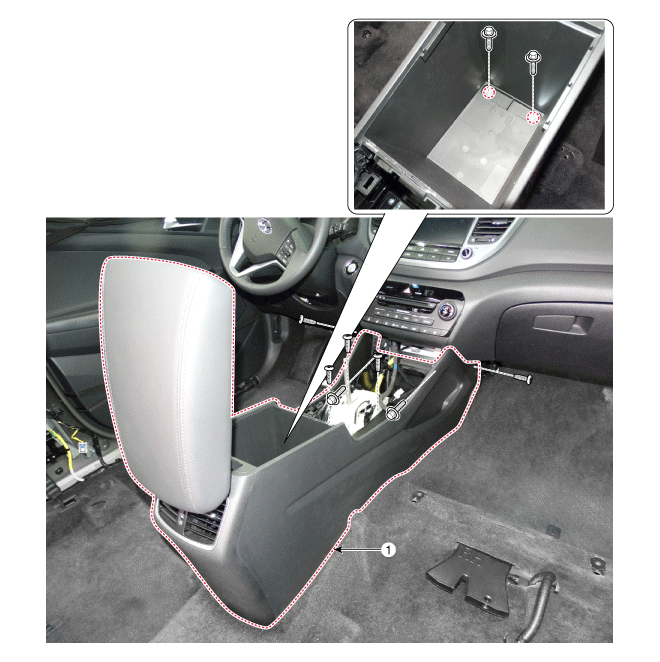

КОМПОНЕНТЫ [М/Т] 1. Боковая крышка консоли [Г] 2. Боковая крышка консоли [D] 3. ПОДДОН ПЕРЕДНЕЙ КОНСОЛИ 4. Верхнее покрытие...

Крышка задней консоли
Компоненты и расположение компонентов РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ 1. Крышка задней консоли Процедуры ремонта ЗАМЕНА ...
