Датчик давления

Описание и работа

Описание

ЭБУ 4WD управляет насосом двигателя (приводом) для генерации давление масла. Затем он приводит в действие многодисковое сцепление и передает генерируемый крутящий момент на задние колеса. Величина крутящего момента меняется в зависимости от давление.

Принципиальные диаграммы

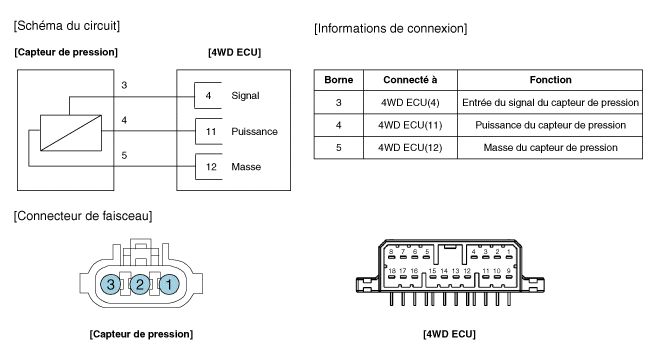

Принципиальная электрическая схема

Процедуры ремонта

Контроль

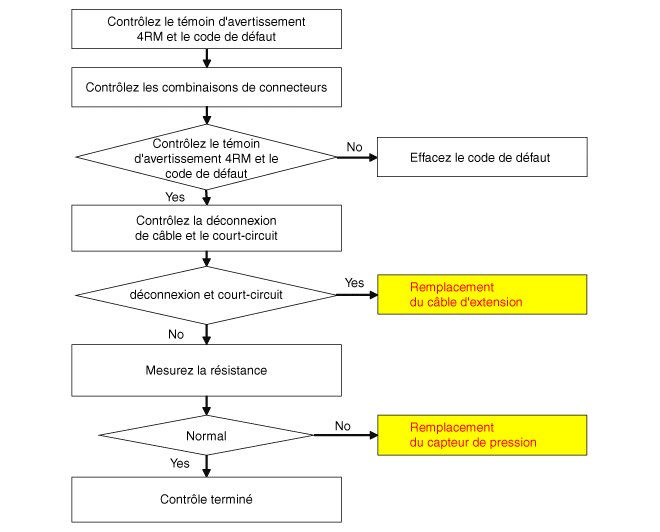

Процедура проверки датчика давление

Измерьте сопротивление датчика давление

1. 1
   Поверните ключ зажигания в положение OFF.
2. 2
   Отсоедините разъем датчика давления.
3. 3
   Измерьте сопротивление между клеммой датчика и клеммой.
4. 4
   Проверьте измеренное сопротивление. (См. таблицу)

   Толстая голова	Сопротивление
   ПИН 2 - ПИН 3	2,755~4,133 кОм
   ПИН 1 - ПИН 3	1,892~2,838 кОм
   ПИН 1 - ПИН 2	1,714~2,838 кОм

ДЕПОЗИТ

1. 1
   Снимите муфту. (См. Муфта - «Снятие»)
2. 2
   Снимите удлинительный кабель (А).



3. 3
   Снимите датчик давления (А) с головкой на 24 мм.

   Момент затяжки: 7,8 ~ 9,8 Н·м



СРЕДСТВО

1. Для установки выполните процедуру, обратную снятию.
