Компоненты и расположение компонентов

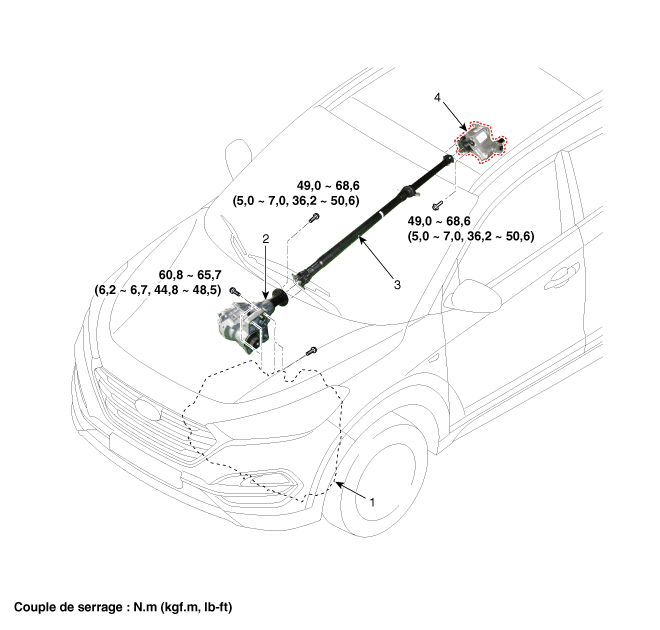

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Коробка скоростей
2. Трансферный набор

3. Дерево передача инфекции
4. Муфта в сборе

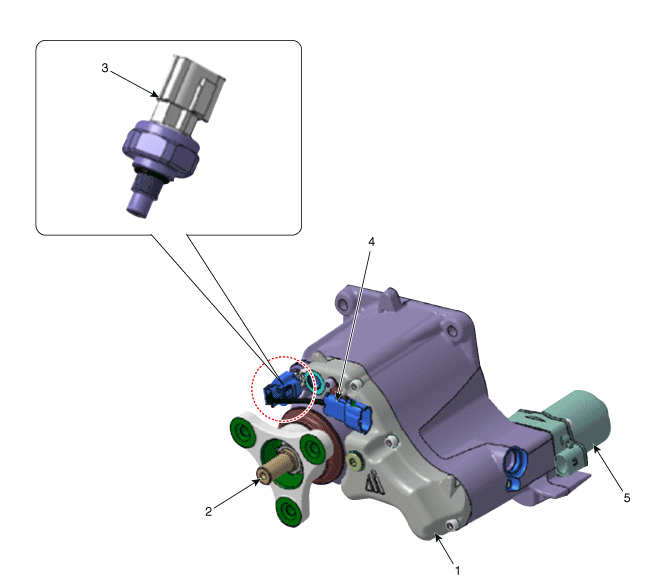

КОМПОНЕНТЫ

1. Вместе связь
2. Входной вал
3. Датчик давления

4. Электропроводка расширение
5. Масляный гидромотор (привод)

Описание и работа

Описание

ЭБУ полного привода обрабатывает сигналы от различных датчиков и определяет условия текущего вождения и дороги. Затем ЭБУ использует эту информацию для осуществлять прецизионный контроль на многодисковой муфте муфты 4WD и плавно регулировать крутящий момент, подаваемый на задние колеса.

Система раздаточной коробки 4WD (4WD)

АВТОМАТИЧЕСКИЙ РЕЖИМ:

–	При движении в режиме AUTO 4WD автомобиль работает аналогичны обычным автомобилям 2WD в нормальные условия эксплуатации. Однако, если система определяет потребность в режиме 4WD, мощность привода двигателя подается автоматически на четыре колеса без вмешательство водителя.

–	При движении по обычным дорогам и покрытиям автомобиль движется аналогично обычным автомобилям с полным приводом.

РЕЖИМ БЛОКИРОВКИ:

–	Этот режим используется для подъема или спуска по крутым склонам, езда по бездорожью или на грязных или песчаных колесах, и т. д. чтобы максимизировать тягу.

–	Этот режим автоматически начинается с деактивации выше скорость 30 км/ч (19 миль/ч) и переключается в режим AUTO 4WD выше 40 км/ч (25 миль в час). Однако, если транспортное средство проезжает ниже 30 км/ч (19 миль/ч) режим передачи переключается обратно в режим 4WD БЛОКИРОВКА.

Электронная муфта - управление 4WD (со статусом вождения)

1.	Круиз-контроль (автоматический режим) - Мощность в основном передается на передние колеса.

2.	Рулевое управление (автоматический режим) - Регулирует мощность, подаваемую на задние колеса, в зависимости от радиуса и скорость руля.

3.	Пробуксовка колес (автоматический режим) - Если одно или оба передних колеса теряют сцепление с дорогой, система передает соответствующую мощность на задние колеса в зависимости от проскальзывания у передних колес.

4.	Режим блокировки - Максимизирует производительность на неровных дорогах (активно только на скорости ниже 40 км/ч).

Функционирование

Электронная муфта

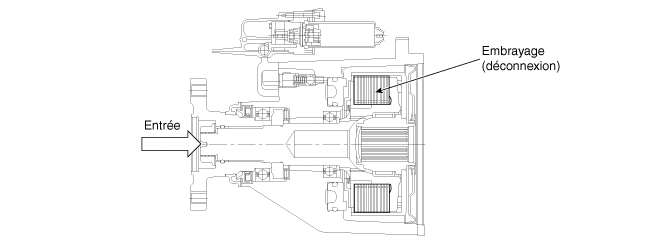

[Праздный]

[Объект]

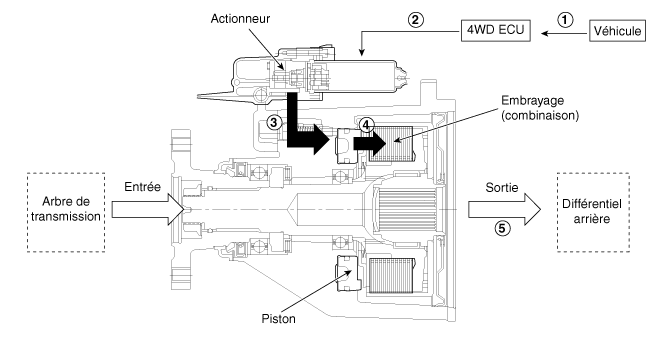

Заказ операций

1.	ЭБУ 4WD получает сигналы CAN от датчиков автомобиля.

2.	ЭБУ 4WD рассчитывает требуемый крутящий момент на заднем колесе и посылает соответствующий управляющий ток на привод (электронный двигатель и гидравлический насос).

3.	Гидравлическое давление, создаваемое приводом, перемещает поршень.

4.	Трение о движении поршня приводит в зацепление муфту.

5.	Мощность передается на задние колеса.

Процедуры ремонта

Контроль

Все агрегаты заполнены сцепной жидкостью (вязкостью ATF сверхнизкий) перед доставкой. Проверка, заполнение и поэтому замена жидкости в муфте не требуется (нулевое обслуживание, жидкость на всю жизнь).

ДЕПОЗИТ

Меры предосторожности при обслуживании муфты

Держите муфту горизонтально.

•	См. уровень предосторожности при обращении с (А) при обслуживании муфты (снятие, установка, замена и др.).

Снимите болты с узла муфты полного привода (A-3 шт.), на заднем карданном валу (В).

Момент затяжки:

49,0 ~ 68,6 Н·м (5,0 ~ 7,0 кгс·м, 36,2 ~ 50,6 фунт-фут)

2.	С помощью плоского инструмента отделите приводной вал от узла. Муфта 4WD.

3.	Отсоедините разъем датчика давления (А) и разъем масляный гидромотор (B).

Ослабьте 4 болта крепления узла муфты (А).

Момент затяжки:

58,8 ~ 63,7 Н·м (6,0 ~ 6,5 кгс·м, 43,4 ~ 47,0 фунт-фут)

5.	С помощью плоского инструмента отделите узел муфты полного привода от кронштейна. задний дифференциал.

СРЕДСТВО

Для установки выполните процедуру, обратную снятию.

•	Нанесите на шлицы (A) смазку для высокого давления молибденового типа.

•	При установке муфты обратите внимание чтобы не повредить сальник (B).

2.	После замены муфты сброс обучения муфты 4WD ECU с помощью инструмента GDS. (См. Система управления 4WD — «Регулировка».)

Комплект муфт

...

Гидравлический масляный двигатель (привод)

Описание и работа Описание 4WD ECM управляет насосом двигателя (приводом) для создания давления масла. Давление включает дисковое сцепление...
