Руководство по обслуживанию и ремонту Hyundai Tucson: компоненты и расположение компонентов
Руководство по ремонту автомобилей Hyundai Tucson.
/
Механическая система двигателя
/
Цилиндрический блок
/ Компоненты и расположение компонентов

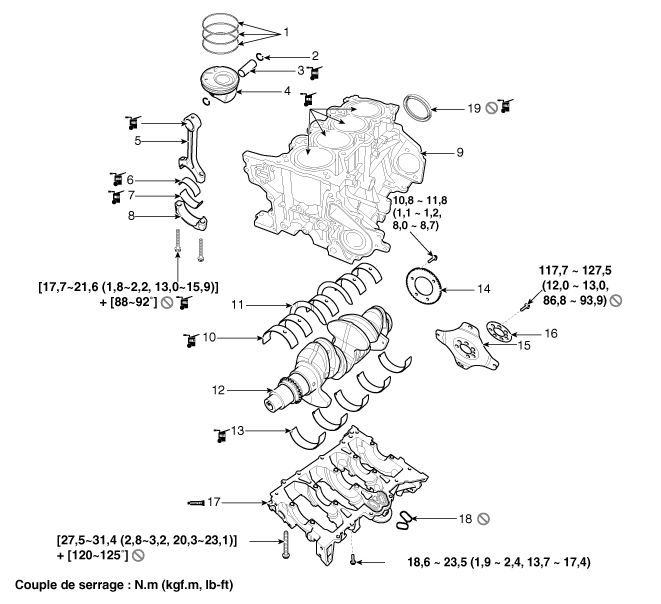

| КОМПОНЕНТЫ |
|
1. Поршневое кольцо
2. Эластичное кольцо 3. Поршневой палец 4. Плунжер 5. Шатун 6. Верхний подшипник шатуна 7. Нижний подшипник шатуна |
8. Крышка шатунного подшипника
9. Блок цилиндров 10. Верхний подшипник коленчатого вала 11. Упорный подшипник коленчатого вала 12. Коленчатый вал 13. Нижний подшипник коленчатого вала 14. Колесо CKPS (датчик положения коленчатого вала) |
15. Контрольная пластина
16. Адаптерная пластина 17. Нижний корпус 18. Прокладка 19. Задний сальник |
ведущий диск
Компоненты и расположение компонентов
КОМПОНЕНТЫ
1. Переходная пластина
2. Ведущий диск
Процедуры ремонта
Депозит...
