Руководство по обслуживанию и ремонту Hyundai Tucson: компоненты и расположение компонентов

Руководство по ремонту автомобилей Hyundai Tucson. / Подвесная система / Система задней подвески / Компоненты и расположение компонентов

КОМПОНЕНТЫ

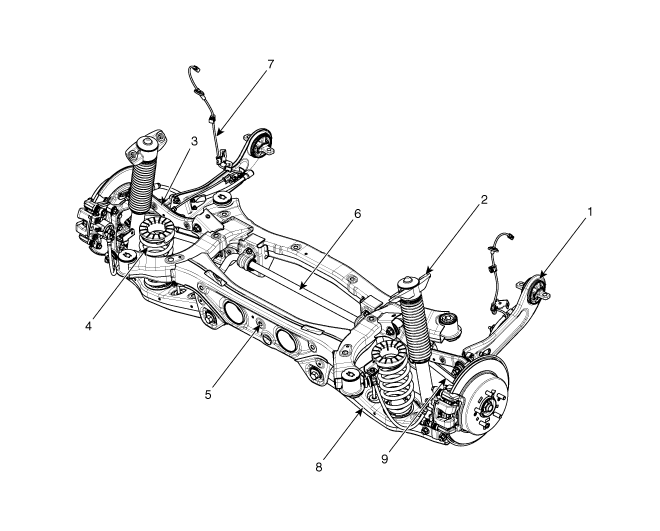

[ 2WD ]

1. Маятник
2. Задний амортизатор
3. Задний верхний рычаг
4. Спиральная пружина
5. Вспомогательная рама

6. Задний стабилизатор поперечной устойчивости
7. Кабель датчика скорости вращения колеса
8. Задний нижний рычаг
9. Задний вспомогательный рычаг

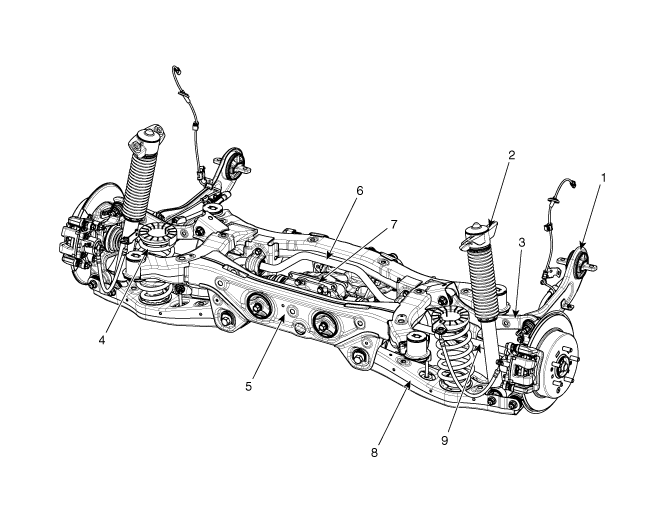

(4WD)

1. Маятник
2. Задний амортизатор
3. Задний верхний рычаг
4. Спиральная пружина
5. Вспомогательная рама

6. Задний стабилизатор поперечной устойчивости
7. Кормовая палуба
8. Задний нижний рычаг
9. Задний вспомогательный рычаг
