Задний амортизатор

Компоненты и расположение компонентов

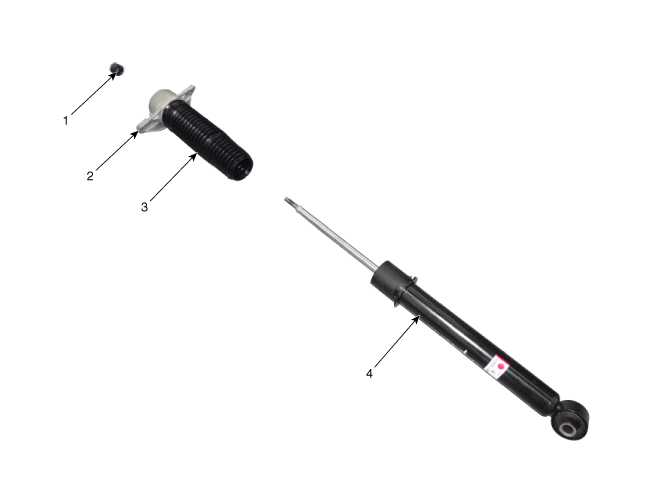

КОМПОНЕНТЫ

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Снимите переднее колесо/шину в сборе (А) со ступицы.

   Момент затяжки: 88,3 ~ 108 Н·м



2. 2
   Ослабьте крепежную гайку и болт, затем отделите амортизатор нижней части руки.

   Момент затяжки: 137,3 ~ 157 Н·м (14,0 ~ 16,0 кгс·м, 101,3 ~ 115,7 фунт-фут)



3. 3
   Ослабьте болты крепления (А) амортизатора.

   Момент затяжки: 49,0 ~ 64 Н·м



4. 4
   Для установки выполните процедуру, обратную снятию.

РАЗБОРКА

1. 1
   Снимите крышку стопорной гайки и установите SST (09546-3X100).



2. 2
   Задний амортизатор отделяется от кронштейна (А) и амортизатор (Б).



Контроль

1. 1
   Убедитесь, что резиновые детали не изношены и не повреждены.
2. 2
   Сожмите и выдвиньте шток поршня (А) и убедитесь, что нет ненормальное сопротивление или ненормальный шум во время работы.



3. 3
   Снимите детонационный колпачок (B) с амортизатора.
4. 4
   Удалите газ, просверлив отверстие во внутреннем сальнике.



Сборка

1. 1
   Сборка производится в порядке, обратном разборке.
2. 2
   С помощью SST (09546-3X100) установите стопорную гайку.
