Руководство по обслуживанию и ремонту Hyundai Tucson: Датчик обнаружения слепых зон
Компоненты и расположение компонентов
| Принципиальная электрическая схема |
Процедуры ремонта
| Контроль |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите нижний выключатель амортизатора (А) после
отсоединил фиксаторы.
|
| 3. |
Отсоедините разъем (А) от реостатного выключателя.
|
| 4. |

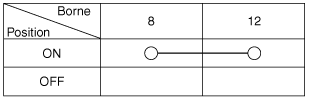

Используйте переключатель BSD и проверьте непрерывность между клеммами.
разъема переключателя BSD.
|
Блок обнаружения слепых зон
Принципиальные диаграммы
Принципиальная электрическая схема
Процедуры ремонта
ДЕПОЗИТ
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
...
Индикатор обнаружения слепых зон
Компоненты и расположение компонентов
КОМПОНЕНТЫ
1. Индикатор BSD
2. Боковой индикатор
3. Нижняя лампа подсветки
пол
Процедуры ...
