Блок обнаружения слепых зон

Принципиальные диаграммы

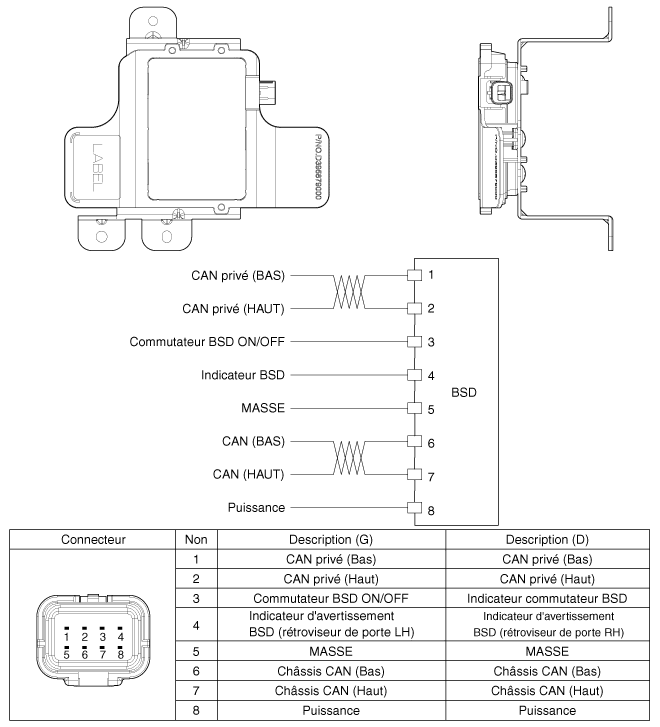

Принципиальная электрическая схема

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите кожух заднего бампера. (См. Кузов — «Задний бампер»)
3. 3
   Снимите блок BSD (A) после ослабления крепежных винтов.





СРЕДСТВО

1. 1
   Установите блоки BSD на задний бампер.
2. 2
   Установите кожух заднего бампера.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Контроль

Обзор исправлений Когда вы заменяете носитель BSD или компоненты BSD из-за конфликта сзади или сбоку на автомобиле, оснащенном системой BSD, необходимо проверить Угол крепления BSD. Проверка перед исправлением

1. 1
   Когда код неисправности [C2702 (основной)] или [C2703 (вспомогательный)] выводится, проверьте следующее, прежде чем вносить исправления.
2. 2
   Проверьте состояние автомобиля и проверьте, не деформирован ли блок BSD или кронштейн. (угол крепления, искривление кузова и т.д.).

   Управление транспортным средством
   Нормальный	Аномальная (деформация опоры или заклепочного участка)




   Управление транспортным средством
   Нормальный	Аномальная (деформация опоры или заклепочного участка)

3. 3
   Проверьте затяжку гайки. Проверить наличие веществ иностранный.

   Управление транспортным средством
   Нормальный	Аномальная (деформация опоры или заклепочного участка)



4. 4
   После замены блока BSD или кронштейна со снятым бампером используйте набор инструментов для исправления блоков BSD (специальный инструмент : 09958-3T000) для выполнения коррекции угла.
5. 5

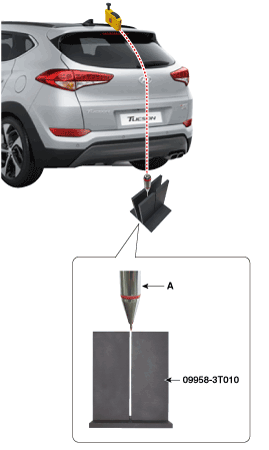

   Прикрепите вертикальное уплотнение (специальный инструмент: 09958-3T010) к крышке. и опустите водопровод (А) на землю так, чтобы он проходил через центр эмблемы.



6. 6
   Установите оптический приемник (специальный инструмент: 09958-3T020) под заполнение (А).



7. 7
   Прикрепите вертикальный уплотнитель (специальный инструмент: 09958-3T010) к багажнику. (или дверь багажного отделения) и опустите провод (А) на землю так, чтобы он шел к центр герба.



8. 8

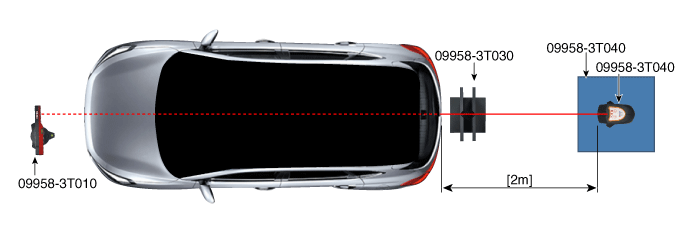

   Установите задний регулировочный шаблон (специальный инструмент: 09958-3T030) так, чтобы отверстие оказалось прямо под начинкой (А).



9. 9

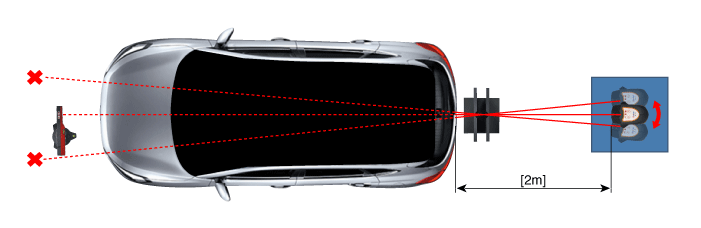

   Поместите держатель лазера (специальный инструмент: 09958-3T040) на расстоянии 2 м от задней части. автомобиля и установите лазерный уровень (специальный инструмент: 09958-3T060) над лазерной опорой.



10. 10

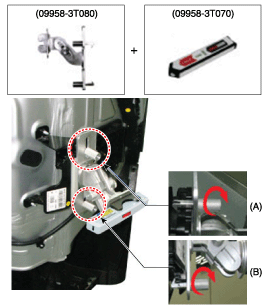

    Установите монтажный адаптер блока BSD (специальный инструмент: 09958-3T080) на блоке BSD и прикрепите лазерный уровень (специальный инструмент: 09958-3T070).



11. 11

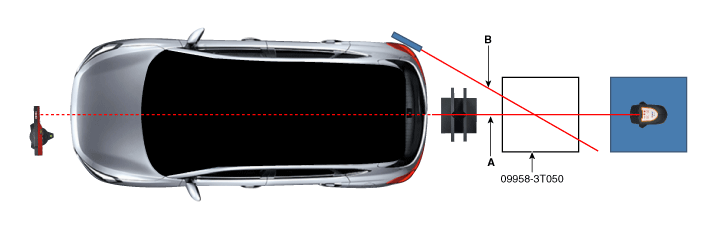

    Установите пластину для измерения угла (специальный инструмент: 09958-3T050) где центральный лазерный луч (A) и лазерный луч горизонтальные (B) пересекаются.



12. 12
    Измерьте угол (C) между центральной линией (A) измерительной пластины. угол и горизонтальный лазерный луч (B) с цифровым транспортиром (специальный инструмент: 09958-3T090).

    Горизонтальный угол (С): 37° ± 2°



13. 13
    Используйте цифровой инклинометр (специальный инструмент: 09958-3T100), чтобы измерьте вертикальный угол блока BSD.

    Вертикальный угол: 90° ± 1°



14. 14
    Измерьте горизонтальный и вертикальный углы правого и левого блоков BSD. Если измеренные значения отклоняются от указанных значений, вставьте шайба между кронштейном блока BSD.

    Указанные значения Горизонтальный угол: 37° ± 2° Вертикальный угол: 90° ± 1°



15. 15
    После проверки и исправления угла блока BSD выполните Процедура радиолокационной коррекции BSD.
16. 16
    Автомобили с авариями на заднем бампере и автомобили чьи блоки BSD были заменены, должны выполнить выравнивание блока BSD с GDS.
17. 17

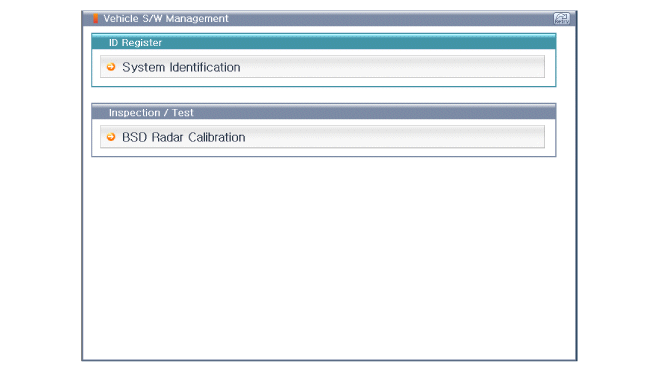

    Выберите процедуру «Калибровка радара BSD» в системе BSD.



18. 18

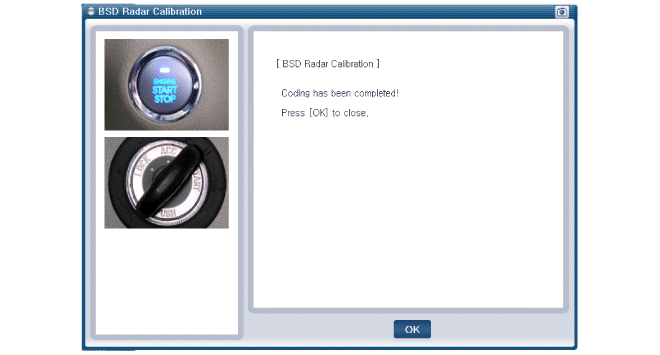

    Выполните процедуру «Калибровка радара BSD» в соответствии с сообщением на экране. ГДС.



Исправление угла BSD Выравнивание модулей BSD
