Руководство по ремонту и обслуживанию автомобилей Hyundai Tucson: принципиальные схемы
Руководство по ремонту автомобилей Hyundai Tucson.
/
Система торможения
/
Автономная система экстренного торможения (AEB)
/ Принципиальные схемы

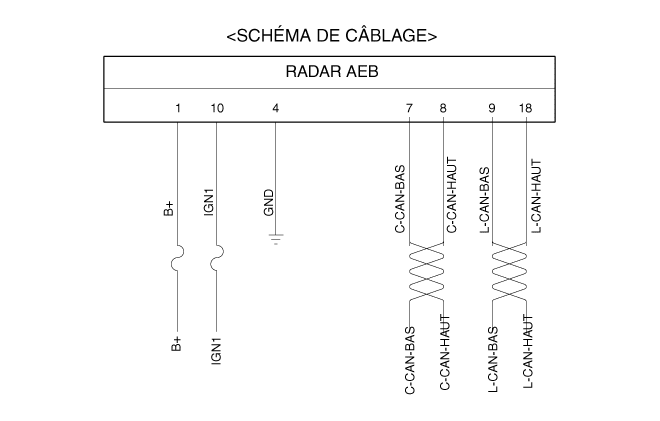

| ПРИНЦИПАЛЬНАЯ СХЕМА |

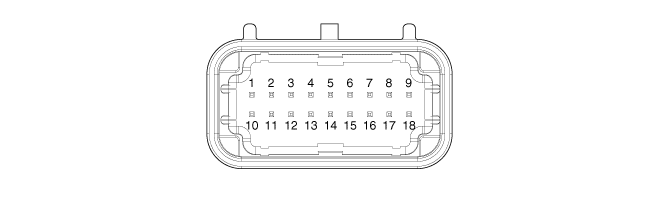

| ТЕРМИНАЛ ФУНКЦИЯ |
|
Нет.
|
ТЕРМИНАЛ ФУНКЦИЯ
|
|
1
|
Б.
|
|
2
|
CN
|
|
3
|
CN
|
|
4
|
МАССА
|
|
5
|
CN
|
|
6
|
CN
|
|
7
|
C-CAN_LO
|
|
8
|
CAN C высокий
|
|
9
|
L-CAN_LO
|
|
10
|
ВСЕ1
|
|
11
|
CN
|
|
12
|
CN
|
|
13
|
CN
|
|
14
|
CN
|
|
15
|
CN
|
|
16
|
CN
|
|
17
|
CN
|
|
18
|
L-CAN_HI
|
Компоненты и расположение компонентов
КОМПОНЕНТЫ
Ниже описано, как настроить систему AEB.
–
Устройство обнаружения (радар и камера), способное распознавать препятствия
потенциал...
Процедуры ремонта
Контроль
Переключатель ON/OFF функции AEB был включен в USM (меню настройки).
пользователем), а заводское состояние — ВКЛ.
Если ВСЕ ВКЛЮЧЕНО, сохранить состояние...
