ЭБУ полного привода

Компоненты и расположение компонентов

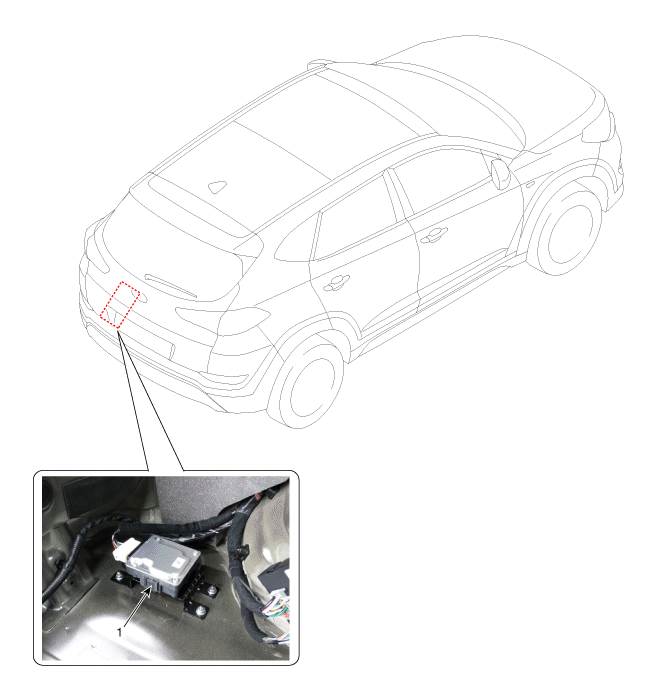

расположение компонента

1.ЭБУ 4WD

Описание и работа

Описание

ЭБУ полного привода обрабатывает сигналы от различных датчиков и определяет условия текущего вождения и дороги. Затем ЭБУ использует эту информацию для осуществлять прецизионный контроль на многодисковой муфте муфты 4WD и плавно регулировать крутящий момент, подаваемый на задние колеса.

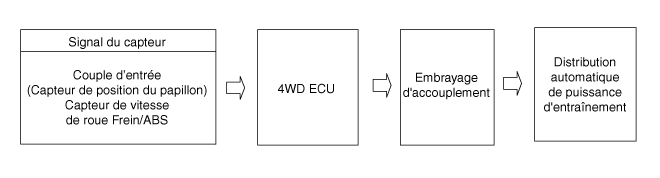

Диаграмма потока

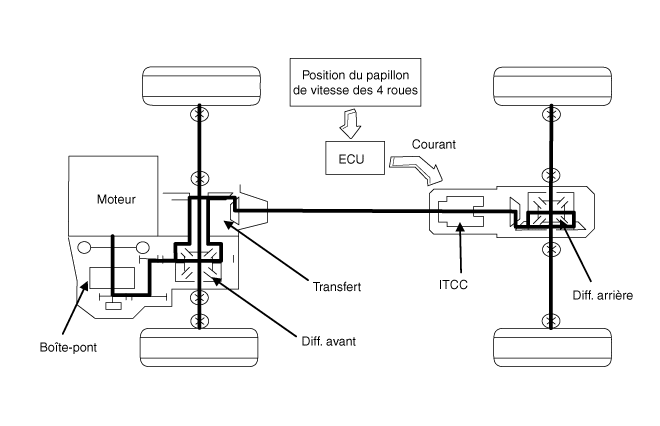

схема питания

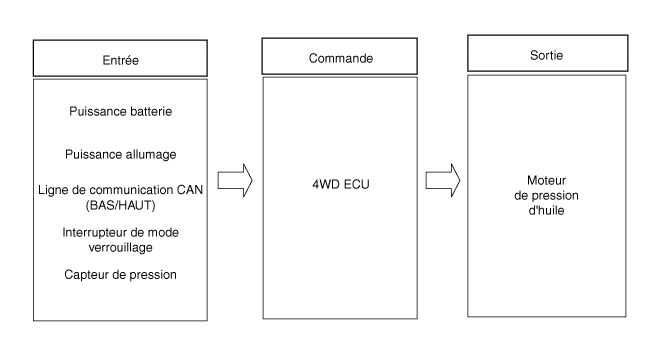

Схема ввода и вывода ЭБУ 4WD

Принципиальные диаграммы

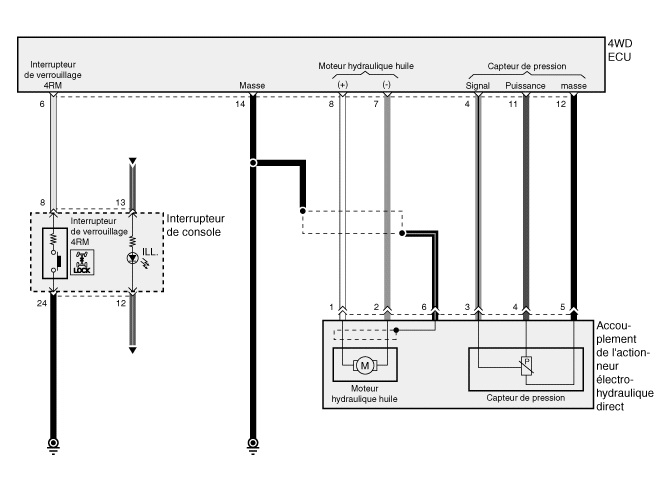

принципиальная электрическая схема

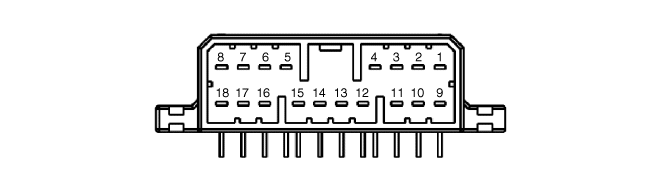

разъем ЭБУ полного привода

Функция терминала ЭБУ 4WD

Приколоть	Функция
1	Линия связи CAN (BAS)
2	Линия связи CAN (ВЕРХ)
3	-
4	Сигнал датчика давления (+)
5	-
6	Переключатель блокировки полного привода
7	Гидравлическое моторное масло (+)
8	Гидравлическое моторное масло (+)
9	-
10	-
11	Мощность датчика давления
12	Сигнал датчика давления (-)
13	ПИТАНИЕ БАТАРЕИ
14	масса
15	Включение/ПУСК питания
16	-
17	-
18	-

Схема ЭБУ 4 РМ

Процедуры ремонта

ЗАМЕНА

1. 1
   Перед заменой ЭБУ полного привода проверьте обучение сцепления. ЭБУ 4WD с помощью инструмента GDS. (См. Система управления 4WD — «Регулировка».)
2. 2
   Отсоедините отрицательный кабель аккумулятора от аккумулятора.
3. 3
   Снимите обшивку со стороны багажника. (См. Кузов — «Боковая отделка багажника»)
4. 4
   Отсоедините разъем ЭБУ полного привода (А).
5. 5
   Ослабьте гайки и снимите ЭБУ 4WD (B).

   Момент затяжки: 9,8~11,8 Н·м



СРЕДСТВО

1. 1
   Для установки выполните процедуру, обратную снятию.
2. 2
   Перед установкой нового ЭБУ загрузите обучение сцепления. с оригинального ЭБУ на сменный ЭБУ с помощью инструмента GDS. (См. Система управления 4WD — «Регулировка».)
