Сборка гидроборта

Компоненты и расположение компонентов

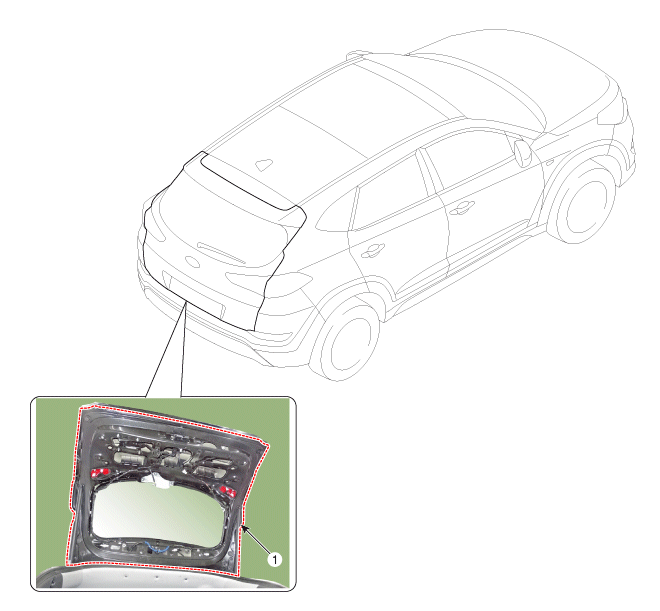

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите верхнюю облицовку гидроборта. (См. Гидроборт - «Отделка гидроборта»)
2. 2
   Снимите боковую обшивку с двери багажного отделения. (См. Гидроборт - «Отделка гидроборта»)
3. 3
   Снимите обшивку задней двери. (См. Гидроборт - «Отделка гидроборта»)
4. 4
   Отсоедините верхний разъем стоп-сигнала (В) и форсунку омывателя. (В).



5. 5

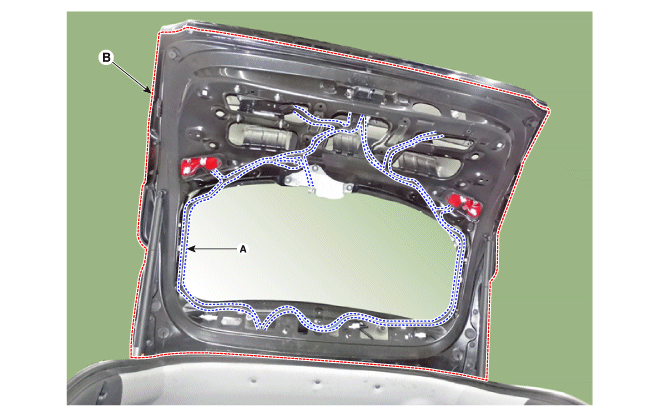

   С помощью плоской отвертки слегка приподнимите фиксаторы разъема. (A) на обоих концах гидроборта (B).



6. 6
   Отсоедините разъемы гидроборта и жгут проводов. (В).
7. 7
   После ослабления болтов крепления снимите весь хвостовой подъемник (В).

   Момент затяжки: 21,6 ~ 26 Н·м



8. 8
   Для установки выполните процедуру, обратную снятию.
