Руководство по обслуживанию и ремонту Hyundai Tucson: Обшивка задней двери

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / Задняя дверь / Отделка задней двери

Компоненты и расположение компонентов

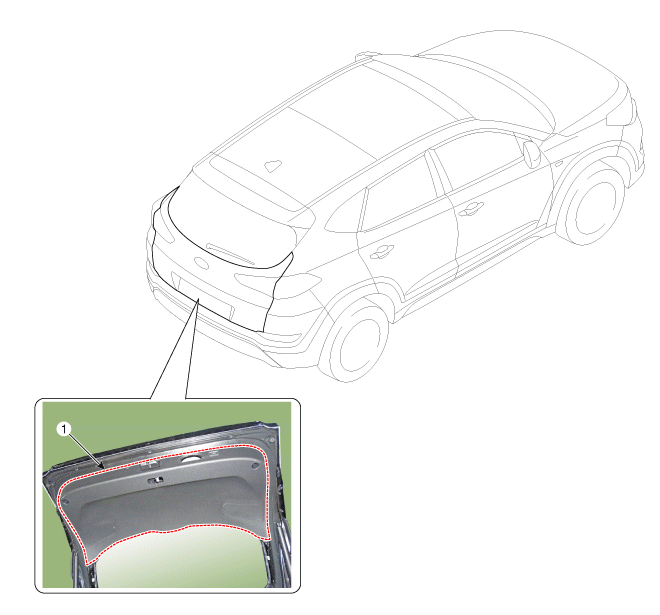

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Отделка задней двери


Процедуры ремонта

ЗАМЕНА
[Поднять обивку задней двери]
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите верхнюю облицовку гидроборта.
(См. Гидроборт - «Отделка гидроборта»)
2.
Снимите боковую обшивку с двери багажного отделения.
(См. Гидроборт - «Отделка гидроборта»)
3.
Снимите внутренние ручки двери багажного отделения (А).

4.
Отсоедините разъем (А), затем снимите внутренний переключатель. электрического гидроборта (B).

5.

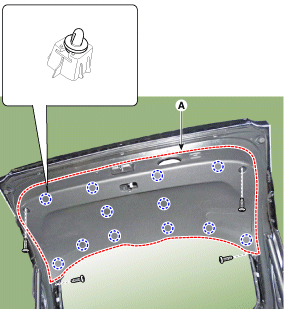

Ослабив крепежные винты, снимите обивку двери багажника. лифт (А).

6.
Для установки выполните процедуру, обратную снятию.
•
Замените все поврежденные клипсы.
[Верхняя обшивка задней двери]
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Используя отвертку или съемник, снимите верхнюю накладку. гидроборта (А).

2.
Для установки выполните процедуру, обратную снятию.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
[Поднимите боковую обшивку]
•
Наденьте перчатки, чтобы не повредить руки.
•
При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите верхнюю облицовку гидроборта.
(См. Гидроборт - «Отделка гидроборта»)
2.
Ослабив крепежные винты, снимите боковую обшивку тента (А).

3.
Для установки выполните процедуру, обратную снятию.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
