Руководство по обслуживанию и ремонту Hyundai Tucson: Процедуры ремонта выключателя аварийной световой сигнализации

Руководство по ремонту автомобилей Hyundai Tucson. / Электрическая система кузова / Система освещения / Процедуры ремонта выключателя аварийной световой сигнализации

Контроль

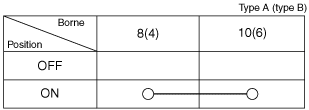

Проверьте непрерывность между клеммами. Если преемственность не указано, замените аварийный выключатель.

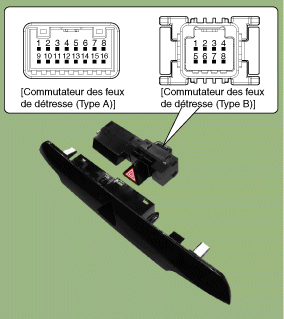

Выключатель аварийной световой сигнализации (тип A)

НЕТ	Описание	НЕТ	Описание
1	летучая мышь (+)	9	ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-)
2	зажечь	10	С аварийным выключателем
3	-	11	-
4	ИНДИКАТОР РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА	12	-
5	-	13	-
6	-	14	-
7	Световой сигнал опасности	15	-
8	МАССА	16	ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-)

Выключатель аварийной световой сигнализации (тип B)

НЕТ	Описание	НЕТ	Описание
1	летучая мышь (+)	5	ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-)
2	зажечь	6	С аварийным выключателем
3	Световой сигнал опасности	7	ИНДИКАТОР РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА
4	МАССА	8	ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ (-)

ДЕПОЗИТ

•	При удалении с помощью съемника или инструмента для головки плоские, оберните инструменты защитной лентой, чтобы предотвратить повредить компоненты.

•	При снятии внутренней отделки используйте инструмент для снятия пластиковой панели, чтобы не повредить поверхность.

•	Обязательно храните и обращайтесь с отделкой надлежащим образом, когда установка/удаление, т.к. смазка и масло может испачкать обивку.

•	Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Используя отвертку или инструмент для снятия, отсоедините переключатель от аварийная световая сигнализация (A) защитной накладки.

3.	Снимите выключатель аварийной световой сигнализации после отсоединения разъемы выключателя аварийной сигнализации (A) и шланг (B).

4.	Снимите выключатель аварийной световой сигнализации (B) после отключения удерживающие зажимы (А).

СРЕДСТВО

1.	Установите выключатель аварийной световой сигнализации.

2.	Установите выключатель аварийной световой сигнализации.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
