Hyundai Tucson Automotive Service Manual: фары

Руководство по ремонту автомобилей Hyundai Tucson. / Электрическая система кузова / Система освещения / ПЕРЕДНИЕ ФАРЫ

Компоненты и расположение компонентов

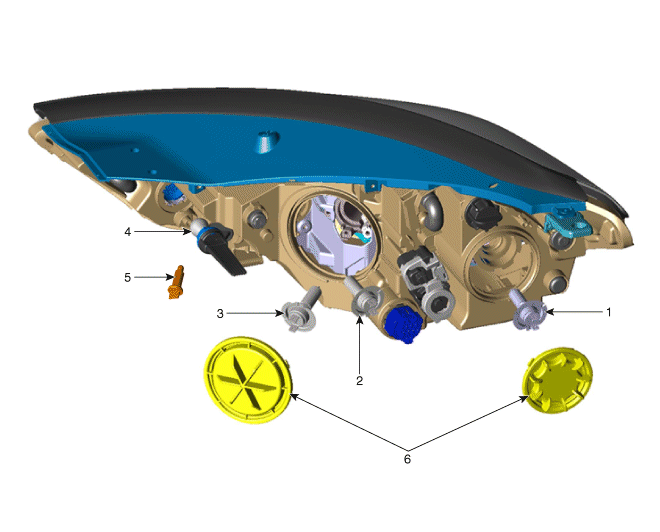

КОМПОНЕНТЫ
[СТАНДАРТ]

1. Лампа дальнего света
2. Лампа ближнего света
3. Статический изгибающий свет (SBL)
4. Перепрошивка
5. Габаритные огни
6. Пылезащитный колпачок

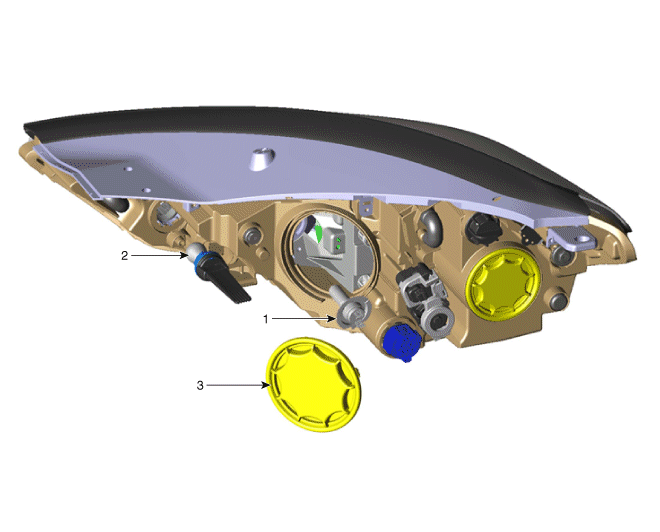

(ПРИНАДЛЕЖАЩИЙ)

1. Лампа дальнего света
2. Перепрошивка
3. Пылезащитный колпачок

Описание и работа

СВЕТОДИОДНАЯ ФАРА
1.
Статические проблесковые маяки (SBL)
(1)
Определение
–
Приобретает видимость на поворотах при прохождении поворотов ночью.
–
Статический проблесковый маячок L/R включен/выключен в зависимости от скорости автомобиля и угла рулевого колеса.

(2)
Входные факторы транспортного средства: скорость транспортного средства, угол руль

Процедуры ремонта

ИНСТРУКЦИЯ ПО РЕГУЛИРОВКЕ ПЕРЕДНИЕ ФАРЫ
Фары должны быть отрегулированы с использованием соответствующего регулировочного оборудования, в соответствии с инструкциями производителя оборудования.
•
Там, где они существуют, обязательно соблюдайте правила. местная регулировка фар.
Вращайте регулировочное колесо поочередно, чтобы отрегулировать направление света. вперед. Если тюнинговое оборудование отсутствует, проведите манипуляции следующий:
1.
Накачайте шины до указанного давления и снимите любую нагрузку с шины. транспортное средство кроме водителя, запасное колесо, инструменты, жидкость охлаждение и топливо.
2.
Автомобиль должен стоять на ровной поверхности.
3.

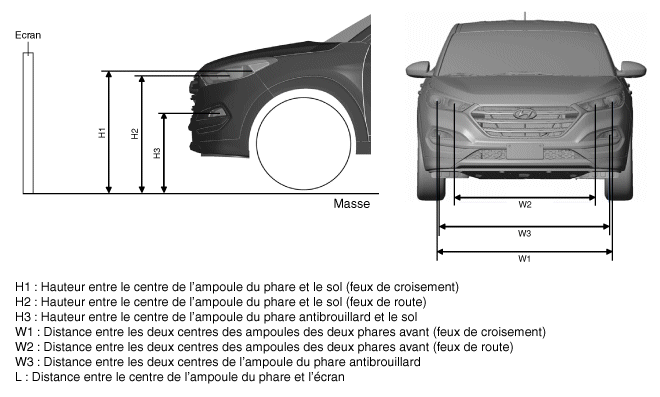

Нарисуйте вертикальные линии (вертикальные линии, проходящие через центры соответствующие фары) и горизонтальная линия (линия, проходящая через центр фары) на экране.
4.
Когда фары и аккумулятор находятся в хорошем состоянии, отрегулируйте фары до что самая яркая часть находится на горизонтальных линиях и вертикальный.
A: Горизонтальный (дальний/ближний свет)
B: вертикальный (дальний/ближний свет)

РЕГУЛИРОВКА ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР
Регулировка передних противотуманных фар должна производиться в том же как у фар.
Противотуманные фары и аккумулятор в нормальных условиях отрегулируйте противотуманные фары, повернув регулировочный винт (А) отверткой.

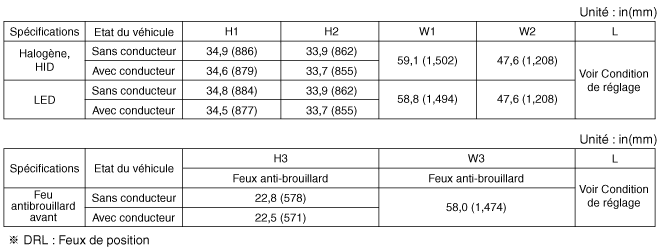

ТОЧКА РЕГУЛИРОВКИ ФАР И ПРОТИВОТУМАННЫХ ФАР

1.
Фара (ближний свет)
–

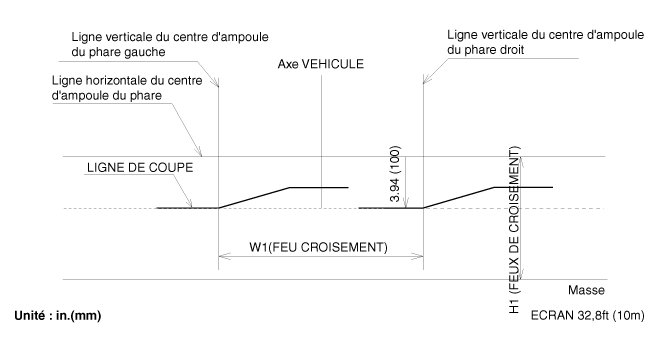

При включенном ближнем свете отрегулируйте линию среза располагаться, как показано на изображении ниже.
–
Если есть подъемник фары, установите его на 0 позиция.
(левостороннее движение)

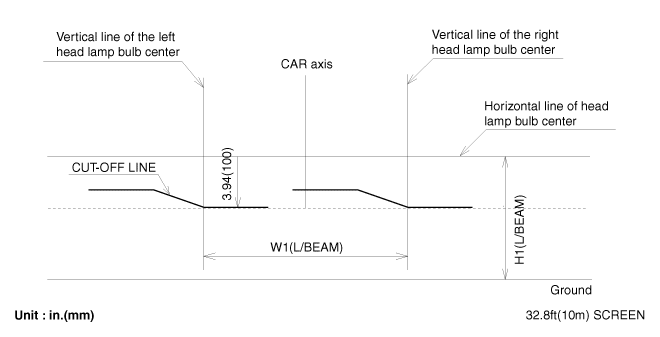

(ПРЯМОЙ ПРИВОД)

2.

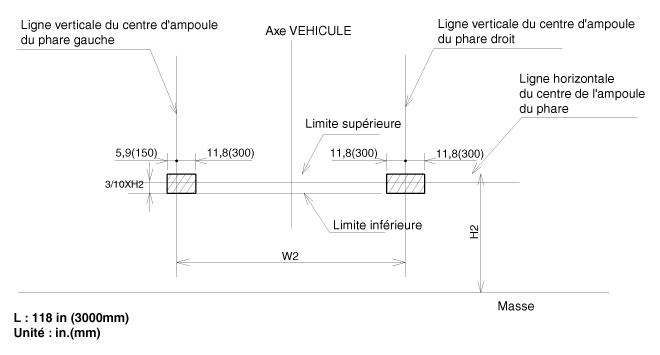

Фара (дальний свет)
–
Включите дальний свет фар без участия водителя. на борту.
–
Линия разреза должна быть в пределах линии разреза. указано на рисунке.
–
При регулировке ближнего света вертикальный прицел должен регулировать после регулировки горизонтального прицела.
–
Если есть подъемник фары, установите его на 0 позиция.

3.

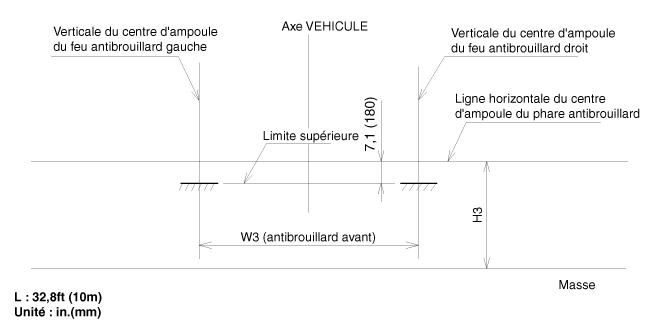

При включенных передних противотуманных фарах отрегулируйте линию среза располагаться, как показано на изображении ниже.

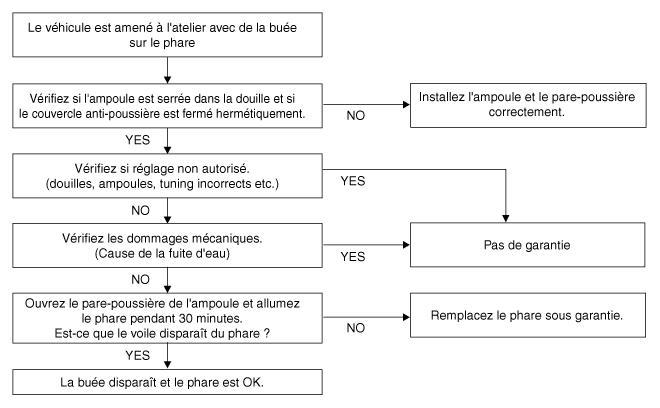

Запотевание фар
Проверьте приведенную ниже процедуру инструкции, когда фара запотевает.

ДЕПОЗИТ
Передняя фара
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
3.
Отсоедините разъем фары (А).

4.
Снимите фару (А), предварительно ослабив крепежные болты.

•
Будьте осторожны, чтобы не повредить фиксаторы штифтового типа. (В).

ЗАМЕНА
СИГНАЛ ПОВОРОТА
1.
Выключите питание фар.
2.
Выньте патрон лампы (B) и поверните лампу (А) Лампа в сборе.

3.
Установка производится в порядке, обратном снятию.
Лампа (ближний свет)
1.
Выключите питание фар.
2.
Снимите колпачки ламп с фар в сборе после вращается против часовой стрелки.

3.
Снимите лампу ближнего света (В) после извлечения патрона. (А) Маяк.

4.
Установка производится в порядке, обратном снятию.
Лампа (дальний свет)
1.
Выключите питание фар.
2.
Снимите колпачки ламп с фар в сборе после вращается против часовой стрелки.

3.
Снимите лампу дальнего света (А) после освобождения фиксатора. фиксатор (B) и отсоедините разъем лампы.

4.
Установка производится в порядке, обратном снятию.
СРЕДСТВО
1.
Установите фару в сборе после подсоединения разъема.
2.
Установите кожух переднего бампера.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
