Руководство по обслуживанию и ремонту Hyundai Tucson: модуль боковой подушки безопасности

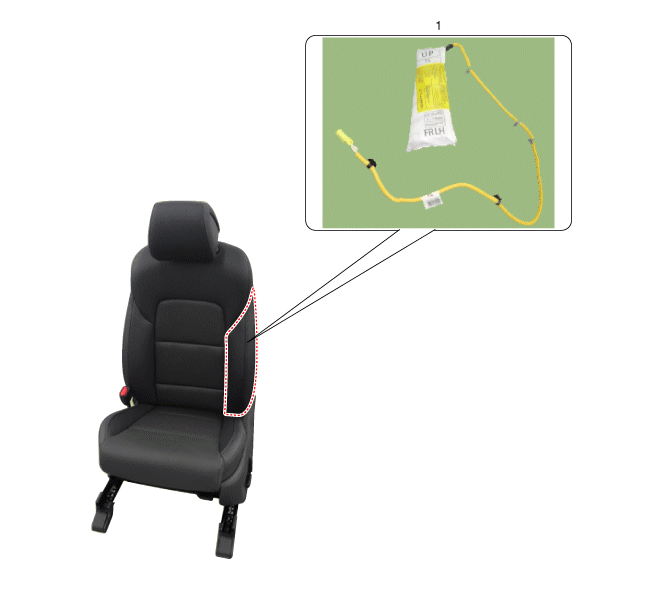

Компоненты и расположение компонентов
1. Боковая подушка безопасности (САБ)
|
|
Описание и работа
Две боковые подушки безопасности (SAB) установлены внутри передних сидений автомобиля.
водителя и пассажира, чтобы защитить их от опасности в случае
боковое столкновение. Модуль подушки безопасности определяет, должны ли боковые подушки безопасности
срабатывать или нет благодаря сигналу датчиков бокового удара (SIS).
|
•
|
Никогда не пытайтесь измерить сопротивление цепи модуля.
подушка безопасности (триггер) даже с помощью контрольного инструмента
указано. Если вы попытаетесь измерить сопротивление с помощью
тестер, подушка безопасности случайно сработает, что приведет к
серьезные травмы.
|
|
Процедуры ремонта
|
•
|
Боковая подушка безопасности не может быть снята со спинки сиденья в сборе, замените спинку сиденья при замене боковой подушки безопасности.
|
|
|
1.
|
Отсоедините отрицательный кабель аккумулятора и подождите не менее 3 минут.
перед началом работы.
|
|
2.
|
Снимите переднее сиденье в сборе.
(См. Кузов — «Переднее сиденье»)
|
|
3.
|
Снимите заднюю крышку сиденья.
(См. Кузов — «Крышка спинки переднего сиденья»)
|
|
4.
|
Отверните гайки крепления боковой подушки безопасности и снимите подушку безопасности.
боковой.
|
|
•
|
Установите проводку, стараясь не защемить ее.
и убедитесь, что они не мешают другим компонентам.
|
|
|
•
|
Не открывайте крышку боковой подушки безопасности.
|
|
•
|
Убедитесь, что узел подушки безопасности установлен правильно.
Неправильное размещение также может привести к раскрытию
неправильно.
|
|
|
1.
|
Выньте ключ из замка зажигания автомобиля.
|
|
2.
|
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех
минут.
|
|
3.
|
Установите обивку спинки переднего сиденья.
(См. Кузов — «Крышка спинки переднего сиденья»)
|
|
4.
|
Установите переднее сиденье в сборе.
(См. Кузов — «Переднее сиденье»)
|
|
5.
|
Снова наклоните и сдвиньте переднее сиденье полностью вперед, проверьте
что провода проводки не пережаты и проверьте что они не мешают
не с другими компонентами.
|
|
6.
|
Подсоедините отрицательный кабель аккумулятора.
|
|
7.
|
После установки боковой подушки безопасности (SAB) проверьте работоспособность системы.
правильно :
|
•
|
Включите зажигание в положение ON; контрольная лампа SRS
должен включиться примерно на шесть секунд, а затем погаснуть.
|
|
