Руководство по обслуживанию и ремонту Hyundai Tucson: подушка безопасности водителя и поворотный переключатель

Руководство по ремонту автомобилей Hyundai Tucson. / Задержание / МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ / Подушка безопасности водителя и поворотный переключатель

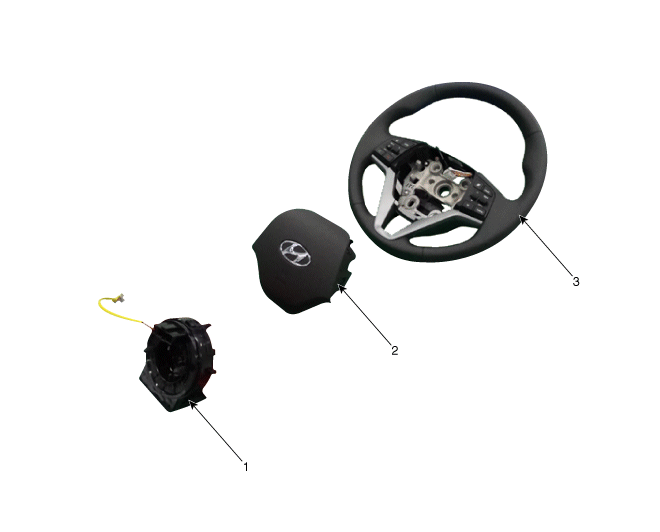

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Спиральная пружина
2. ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB)

3. Рулевое колесо

Описание и работа

Описание

•	ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ (DAB) DAB установлен в рулевом колесе и электрически связан с SRSCM. поворотным переключателем. Он срабатывает в случае лобового удара о защитить водителя.

•

ВРАЩАЮЩИЙСЯ КОНТАКТОР

Поворотный контактор подает сигнал срабатывания, генерируемый датчики, установленные на передней и левой/правой сторонах автомобиля, к газогенератору (газогенератору) модуля подушки безопасности водителя через внутренний кабель.

Это также выводит сигнал срабатывания переключателя управления. дистанционное рулевое колесо и звуковой сигнал к соответствующим системам по кабелю внутренний.

•	Никогда не пытайтесь измерить сопротивление цепи модуля. подушка безопасности (триггер) даже с помощью контрольного инструмента указано. Если вы попытаетесь измерить сопротивление с помощью тестер, подушка безопасности случайно сработает, что приведет к серьезные травмы.

Процедуры ремонта

ДЕПОЗИТ

1.	Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.

2.	Снимите модуль подушки безопасности водителя с помощью плоского инструмента (Ø 5 мм) в направляющее отверстие и нажмите на закрепленный трос.

Отсоедините разъем подушки безопасности (А) и разъем звукового сигнала. (Б).

Снятый модуль подушки безопасности следует хранить в чистом, сухом месте, крышкой подшипника, обращенной к Популярные материалы.

4.	Снимите рулевую колонку и облицовку рулевого колеса направление (А). (См. Группу систем рулевого управления — Колонка и вал направление)

5.	Отсоедините спиральную пружину (А) и разъем звукового сигнала. зуммер (B), затем снимите спиральную пружину.

Контроль

Подушка безопасности водителя (DAB)

Если следующая проверка выявит наличие неподходящих деталей, замените модуль подушки безопасности.

Никогда не пытайтесь измерить сопротивление цепи модуля подушки безопасности. (триггер) даже с использованием указанного инструмента проверки. Ли пытаешься измерить сопротивление тестером, подушка безопасности случайно надуться, что приведет к серьезной травме.

1.	Проверьте чехол подушки на наличие вмятин, царапин, трещины или деформации.

2.	Проверьте модуль подушки безопасности на наличие вмятин, трещин. или деформации.

3.	Проверьте, не повреждены ли крючки и разъемы, клеммы искажается и луч изгибается.

4.	Проверьте газогенератор подушки безопасности на наличие вмятин и трещин. или деформации.

5.	Установите модуль подушки безопасности на рулевое колесо, чтобы обеспечить что они правильно выровнены и что модуль подходит для рулевого колеса.

ВРАЩАЮЩИЙСЯ КОНТАКТОР

1.	Если по окончании следующих проверок будет обнаружена хотя бы одна аномалия, заменить поворотный переключатель.

2.	Проверьте, не повреждены ли разъемы и защитная трубка, и если клеммы деформированы.

СРЕДСТВО

1.	Расположите передние колеса по прямой линии.

2.	Поверните ключ зажигания в положение OFF.

3.	Отсоедините отрицательный кабель аккумулятора от аккумулятора и подождите. не менее чем за три минуты до начала работы.

4.	Соедините разъем жгута поворотного переключателя и разъем от рупора к поворотному переключателю.

Заводская настройка поворотного переключателя — нейтральный режим.

1)	Если белый кабель не виден в окне управления нейтраль на 10 часов от изделия, пружина в нейтральном режиме.

2)	Если белый кабель не виден в окне управления нейтраль на 10 часов, вручную отрегулируйте настройку на режим нейтральный.

Нейтральное окно управления: Обычное	Нейтральное окно управления: неисправность

Белый кабель виден в окне управления нейтралью на отметке 10 часы	Белый кабель не виден в окне управления нейтралью в 10 часов

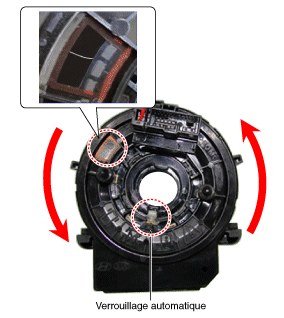

Процедура ручной регулировки нейтрали поворотным переключателем.

(1)	Активируйте автоматическую блокировку в положении «6 часов» и включите по часовой стрелке 3 оборота.

(2)	Активируйте автоматическую блокировку в положении «6 часов» и включите против часовой стрелки 3 оборота.

(3)	Если белый кабель не виден в окне управления нейтраль на 10 часов, пружина установлена в нейтральный режим.

7.	Установите облицовку рулевой колонки и рулевое колесо. управления. (См. Группу систем рулевого управления — Колонка и вал направление)

8.	Подсоедините разъем модуля подушки безопасности водителя (DAB) и разъем звукового сигнала, затем установите режим подушки безопасности (DAB) на рулевом колесе.

9.	Подсоедините отрицательный кабель аккумулятора.

10.

После установки подушки безопасности проверьте ее работоспособность. :

•	Включите зажигание в положение ON; контрольная лампа SRS должен включиться примерно на шесть секунд, а затем погаснуть.

•	Убедитесь, что кнопка звукового сигнала работает.
