Подушка безопасности пассажира

Компоненты и расположение компонентов

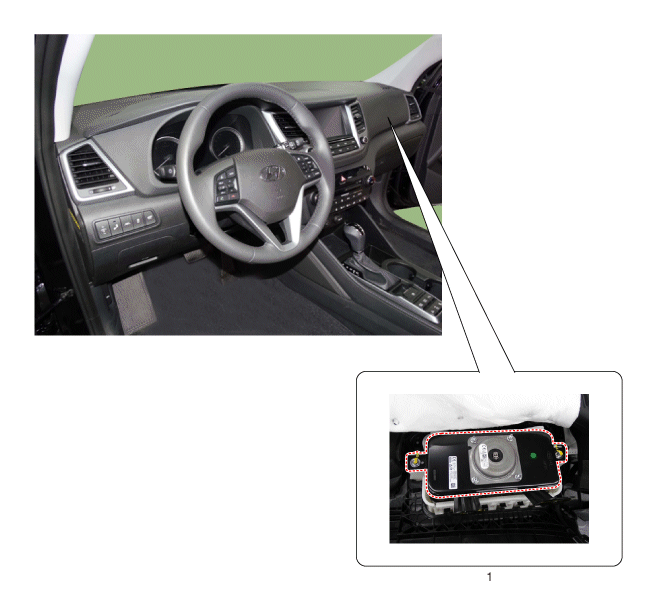

КОМПОНЕНТЫ

1. Подушка безопасности пассажира (PAB)

Описание и работа

Описание

Подушка безопасности пассажира (PAB) установлена ​​внутри приборной панели и защищает переднего пассажира в случае лобового столкновения. Модуль подушки безопасности решает следует ли и когда раскрывать подушку безопасности пассажира.

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.
2. 2
   Снимите перчаточный ящик. (См. Кузов — «Верхняя крышка перчаточного ящика»)
3. 3
   Выверните болты крепления подушки безопасности пассажира.



4. 4
   Отсоедините разъем модуля подушки безопасности пассажира (А).



5. 5
   Снимите противоударную накладку. (См. Кузов — «Главная приборная панель»)
6. 6
   Выверните болты крепления приборной панели. Затем удалите подушка безопасности пассажира.

СРЕДСТВО

1. 1
   Выньте ключ из замка зажигания автомобиля.
2. 2
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут до начала работы.
3. 3
   Поместите подушку безопасности пассажира на защитную прокладку и затяните гайки крепления подушки безопасности пассажира.

   Момент затяжки: 4,0 ~ 6 Н·м

4. 4
   Установите подушку для предотвращения столкновений. (См. Кузов — «Главная приборная панель»)
5. 5
   Затяните болты крепления панели подушки безопасности пассажира.

   Момент затяжки: 9,0 ~ 11 Н·м



6. 6
   Подсоедините разъем жгута проводов подушки безопасности пассажира к разъему от основного жгута SRS (A).



7. 7
   Установите на место перчаточный ящик. (См. Кузов — «Центральная приборная панель»)
8. 8
   Подсоедините отрицательный кабель аккумулятора.
9. 9
   После установки подушки безопасности пассажира проверьте, работает ли система. правильно.

   • Включите зажигание в положение ON; контрольная лампа SRS должен включиться примерно на шесть секунд, а затем погаснуть.
