Руководство по обслуживанию и ремонту Hyundai Tucson: Процедуры ремонта двигателя омывателя ветрового стекла

Руководство по ремонту автомобилей Hyundai Tucson. / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Процедуры ремонта двигателя переднего омывателя

Контроль
Мотор переднего омывателя
1.
Когда двигатель омывателя подключен к бачку, заполните резервуар для воды.
•
Перед заполнением резервуара для жидкости водой, проверьте, что фильтр не содержит посторонних предметов и не загрязняется. При необходимости очистите фильтр.
2.

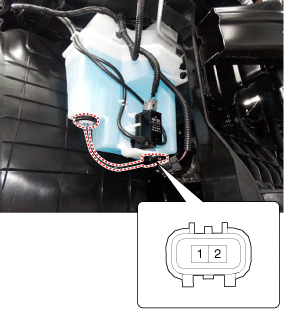

Подсоедините положительный (+) кабель аккумулятора к клемме 1, а кабель аккумулятора отрицательный (-) аккумуляторной батареи к клемме 2 соответственно.
3.
Убедитесь, что двигатель работает правильно и что двигатель омывателя работает и из передних форсунок течет вода.
4.
Если вы заметили, что мотор омывателя ветрового стекла работает ненормально, замените его.
[Передний и задний омыватели]
НЕТ
Описание
1
Омыватель ветрового стекла (+)
2
масса
3
Омыватель заднего стекла (+)

ДАТЧИК УРОВНЯ ОМЫВАЮЩЕЙ ЖИДКОСТИ
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Слейте омывающую жидкость так, чтобы было менее 650 куб.
3.

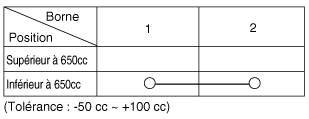

Проверьте целостность цепи между клеммами № 1 и № 2 в каждой позиции. поплавка.
Должна быть непрерывность, когда поплавок опущен.
Не должно быть непрерывности, когда поплавок поднят.
4.
Если непрерывность не соответствует указанной, замените выключатель. уровень омывающей жидкости.

5.
Если непрерывность не соответствует указанной, замените выключатель. уровень омывающей жидкости.
ДЕПОЗИТ
–
При обслуживании насоса омывателя ветрового стекла будьте осторожны чтобы не повредить уплотнение насоса омывателя.
–
Не включайте насос омывателя до заполнения бачка омыватель ветрового стекла.
В противном случае есть риск преждевременного выхода насоса из строя.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите защиту с правого переднего колеса.
(См. Кузов — «Переднее крыло»)
3.
Снимите крышку под моторным отсеком
(См. Механическая система двигателя — «Нижняя крышка двигателя моторного отсека")
4.
Снимите шланг (В) и отсоедините разъем электродвигателя омывателя. (В).

5.
Снимите бачок омывателя лобового стекла, отвернув болты крепления (В).

6.
Снимите двигатель омывателя (B) после снятия крюка (A).

СРЕДСТВО
1.
Установите бачок омывателя ветрового стекла.
Перед установкой двигателя насоса убедитесь, что фильтр не содержит инородных тел и не загрязнен. При необходимости очистите фильтр в двигателе насоса.
2.
Установите двигатель омывателя.
3.
Установить шланг омывателя.
4.
Подсоедините разъем электродвигателя омывателя.
5.
Установите шину и кожух направляющей колеса.
(См. Кузов — «Переднее крыло»)
6.
Установите нижнюю крышку моторного отсека.
(См. Механическая система двигателя — «Нижняя крышка двигателя моторного отсека")
7.
Проверить работу мотора омывателя.
