Hyundai Tucson Руководство по обслуживанию и ремонту: МОТОР ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

Руководство по ремонту автомобилей Hyundai Tucson. / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / МОТОР ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ

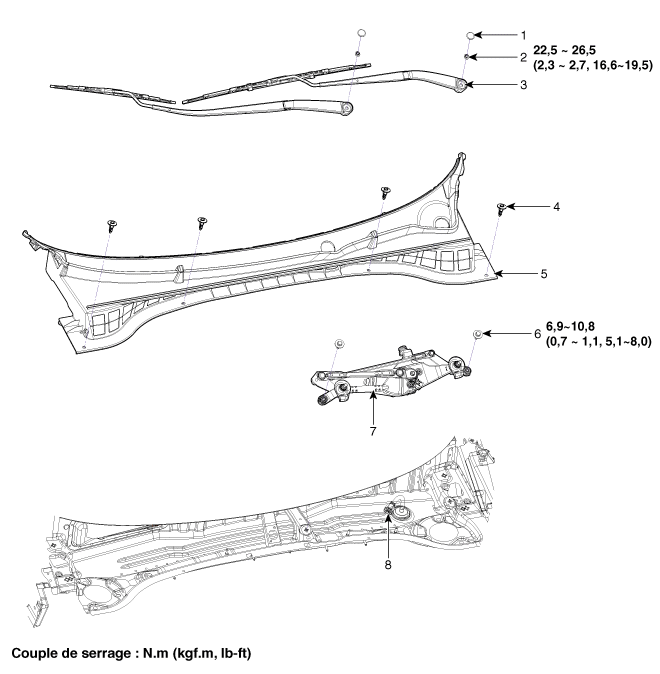

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Крышка
2. Гайка
3. Рычаг и щетка стеклоочистителя
4. Заклепки
5. Верхняя крышка навеса
6. Болт
7. Электродвигатель стеклоочистителя и рычажный механизм в сборе.
8. Разъем электродвигателя стеклоочистителя.

Процедуры ремонта

ДЕПОЗИТ
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
При необходимости ослабьте фиксатор щетки стеклоочистителя, потянув за него и сняв щетку стеклоочистителя с внутреннего радиуса (А) рычаг стеклоочистителя.

3.
Снимите верхнюю крышку капота.
(См. Группа кузовных работ — «Верхняя крышка тента»)
4.
Снимите двигатель стеклоочистителя и тягу (A) после отсоединения. разъем электродвигателя стеклоочистителя (В).

5.
Удерживая рычаг стартера электродвигателя стеклоочистителя, снимите верхнее звено (А).

•
Прежде чем снимать двигатель стеклоочистителя и тягу, убедитесь, что двигатель остановлен в положении остановки автоматический.
•
Прежде чем снимать двигатель стеклоочистителя и тягу, проверьте угол установки и расположение тяга двигателя стеклоочистителя и кривошип.
•
Будьте осторожны, чтобы не перекрутить крепление.

6.
Снимите нижнюю тягу (А) с рычага стартера с стеклоочиститель.

•
Прежде чем снимать двигатель стеклоочистителя и тягу, проверьте угол установки и расположение тяга двигателя стеклоочистителя и кривошип.
•
Будьте осторожны, чтобы не перекрутить крепление.
7.
Снимите рычаг стартера (В) после ослабления гайки (А).

8.
Ослабьте болты, затем снимите электродвигатель стеклоочистителя (А).

СРЕДСТВО
1.
Установите мотор стеклоочистителя.
2.
Установите рычаг стартера.
Момент затяжки:
13,0~13,5 Н·м (1,33~1,38 кгс·м, 9,6~10,0 фунт-сила·фут)
•
Для правильной установки рычага стартера электродвигатель стеклоочистителя, убедитесь, что соединение выровнен с рычагом стартера по прямой линии и точно установить угол каждой связи.
3.
Установите нижнюю и верхнюю тягу на рычаг стартера. моторчика стеклоочистителя.
4.
Установите двигатель стеклоочистителя и его проводку, затем подключите его разъем.
Момент затяжки:
6,9~10,8 Нм (0,7~1,1 кгс·м, 5,1~8,0 фунт-сила·фут)
5.
Установите отсек лобового стекла.
6.
Установите рычаг и щетку стеклоочистителя ветрового стекла.
Момент затяжки:
22,5~26,5 Нм (2,3~2,7 кгс·м, 16,6~19,5 фунт-сила·фут)
•
Мотор стеклоочистителя должен работать, чтобы обеспечить что он находится в положении парковки.
При необходимости отрегулируйте рычаг и щетку стеклоочистителя.
7.
Положите рычаг и щетку стеклоочистителя в показанное положение.
положение автоматической остановки (щетка)

Контроль
1.
Снимите разъем электродвигателя стеклоочистителя.

НЕТ
Описание
1
-
2
ВСЕ2
3
СТОЯНКА
4
Высокоскоростной
5
МАССА
6
Низкая скорость

2.
Отсоедините положительный (+) кабель аккумулятора от клеммы 2 и аккумулятора. отрицательный (-) к клемме 5.

Верификация (с GDS)
1.
В электрической системе кузова неисправность может быть быстрая диагностика с помощью системы диагностики автомобиля (GDS).
Система диагностики (GDS) предоставляет следующую информацию.
(1)
Самодиагностика: проверка отказа и количества код (код неисправности)
(2)
Текущие данные: проверка состояния входных/выходных данных системный вывод
(3)
Проверка срабатывания: проверка условий эксплуатации системы
(4)
Дополнительная функция: Управление другими функциями, включая дополнительная настройка системы и настройка нулевой точки
2.
Выберите «Модель автомобиля» и «Модуль управления кузовом». (BCM)" для проверки, чтобы проверить автомобиль с помощью тестера.
3.

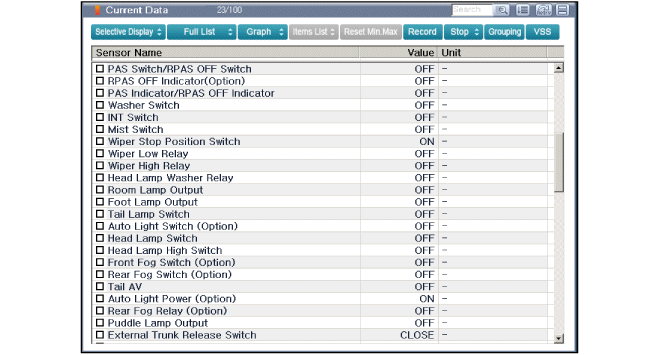

Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные.
