ЗАМЕНА

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку крыши. (См. Кузов — «Отделка крыши»)

3.	Снимите электродвигатель люка (А) после отсоединения разъема. и ослабьте винты.

4.	Снимите двигатель шторы (A) после отсоединения разъема. и ослабьте винты.

Сброс панорамного люка

Во время открывания/закрывания люка, когда питание батарея не заряжена или разряжена, при замене соответствующего предохранителя или при активации люка аварийной ручкой люк должен быть инициализирован следующим образом.

•	При открытии/закрытии люка, если питание аккумуляторной батареи, подключенной к электродвигателю люка, не предоставляется в связи с заменой батареи, разрядкой замена аккумулятора и предохранителя.

•	Автоматическое открытие или закрытие люка, функция в одно касание, не работает должным образом.

•	Люк снова открывается при автоматическом закрытии даже если в люк не попал предмет (функция безопасность)

1.	После ALL ON используйте переключатель CLOSE, чтобы полностью закрыть стекло люка и рольставни.

2.	Когда окно и шторка полностью закроются, отпустите переключатель. ЗАКРЫТЬ, затем нажмите и удерживайте переключатель (примерно 10 сек.) до тех пор, пока стекло и шторка слегка не сдвинутся один раз.

Отпустите переключатель CLOSE, затем нажмите и удерживайте выключатель снова и окно и жалюзи открываются и закрываются в порядке ниже и процесс сброса крыши открытие завершено.

Открытие при сдвижении маркизы → Наклон мансардного окна открытие, открытие со сдвижением, затем закрытие → скольжение и слепое закрытие.

※ Если переключатель CLOSE отпущен во время выполнения вышеуказанная операция, процесс сброса отменяется и вам нужно вернуться и начать процесс снова с шага 1.

Предотвращение перегрева двигателя

Для защиты электродвигателя панорамного люка от перегрева, вызванного при непрерывной работе блок управления панорамным люком контролирует время работы и время охлаждения.

1.	SCU (блок управления люком) определяет время работы двигателя.

2.	Двигатель может работать непрерывно в течение времени работы Т1 (120±10 с).

3.	Двигатель работает непрерывно в течение T1, перестает работать со временем охлаждения Т2 (18 ± 2 с).

4.	Затем двигатель не работает во время охлаждения Т2 (18±2с).

5.	По истечении T2 двигатель продолжает работать в течение продолжительность определяется в T3.

6.	Работающий двигатель останавливается по истечении времени работы Т3 (10±2с)

7.	Двигатель не работает в течение времени охлаждения T4 (18 ±2 с).

Двигатель повторяет T3 и T4 при непрерывной работе.

–	Если двигатель не работает непрерывно, продолжительность работа, которая ограничена для предотвращения перегрева, увеличивать.

Контроль

[Проверка мотора шторки/мотора стекла]

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите облицовку задней стойки [G]. (См. Кузов — «Облицовка задней стойки»)

3.	Отсоедините разъем проводки люка.

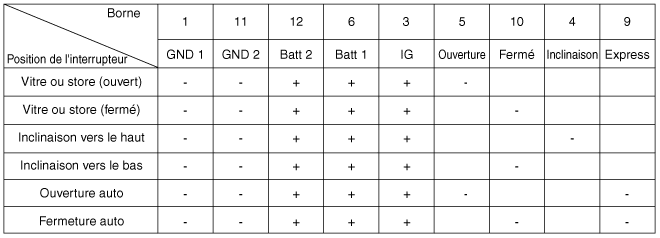

4.	Заземлите клеммы, как показано в таблице ниже. и проверьте, работает ли панорамный люк.

Переключатель панорамного люка
