Обслуживание и ремонт Hyundai Tucson Процедуры ремонта
РЕГУЛИРОВКА СТЕКЛА
|
•
|
Проверьте, не поврежден ли раздвижной канал окна.
или поврежден, и при необходимости замените его.
|
|
|

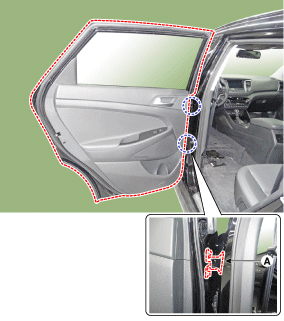

1.
|
Снимите обивку задней двери.
(См. Задняя дверь — «Облицовка задней двери»)
|
|
2.
|
Отделите отверстие монтажной заглушки (А) от модуля задней двери.
|
|
3.
|
Ослабив болты крепления стекла, отрегулируйте расстояние
окна (А), сдвинув его с каждой стороны, и затяните
болты.
|
|
4.
|
Убедитесь, что операционная система окна работает правильно.
|
ВЕРТЕНЕЛЬ ДВЕРИ РЕГУЛИРОВКА
|
•
|
Убедитесь, что дверь закрывается правильно, не захлопывая ее.
При необходимости отрегулируйте стопор (A): Гайки шпунта
фиксированы. Вертенель правильно регулируется сверху вниз.
вниз и вперед и назад.
|
|
|
1.
|
Ослабив фиксирующий винт, отрегулируйте фиксатор (А), перемещая его
спереди назад и из стороны в сторону, затем затяните болты (B).
|
Момент затяжки:
(B): 16,7 ~ 21,6 Н·м (1,7 ~ 2,2 кгс·м, 12,3 ~ 15,9 фунт-фут)
|
|
|
2.
|
Постучите по вертеле пластиковым молотком, чтобы отрегулировать
вертенель. Вертенель не сильно двигается, но дает регулировку.
|
|
3.
|
Возьмитесь за внешнюю ручку и прижмите дверь к кузову.
чтобы убедиться, что ударник правильно прилегает к телу.
Если дверца закрывается правильно, затяните винты и проверьте еще раз.
|
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ДВЕРИ
|
•
|
После установки задней двери убедитесь, что кузов
правильно вписывается в/параллельно всем углам
входная дверь. Убедитесь, что дверь и края
тела параллельны. Перед регулировкой замените
монтажные болты.
|
|
|
1.
|
Убедитесь, что края двери и корпуса параллельны.
|
|
2.
|
При регулировке дверей поставьте автомобиль на ровную поверхность.
|
|
3.
|
Отрегулируйте петли (A):
|
•
|
Слегка ослабьте болты крепления двери и
качайте дверь взад-вперед, пока она не
отделяется от тела.
|
|
•
|
Слегка ослабьте болты крепления петли,
и двигайте дверь вперед-назад, вверх-вниз при необходимости
чтобы интервал был равным.
|
|
•
|
Накройте домкрат тряпкой, чтобы не повредить
дверь при ее регулировке.
|
|
Момент затяжки:
21,6 ~ 26,5 Н·м (2,2 ~ 2,7 кгс·м, 15,9 ~ 19,5 фунт-фут)
|
|
|
4.
|
Смажьте шарнирные части шарниров, указанные стрелками.
|
|
5.
|
Убедитесь, что нет утечек воды.
|
КОМПОНЕНТЫ
1. Обшивка задней двери
2. Внутренняя уплотнительная резинка ремня задней двери.
3. Внутренняя обшивка дельты задней двери
...
