Модуль задней двери

Компоненты и расположение компонентов

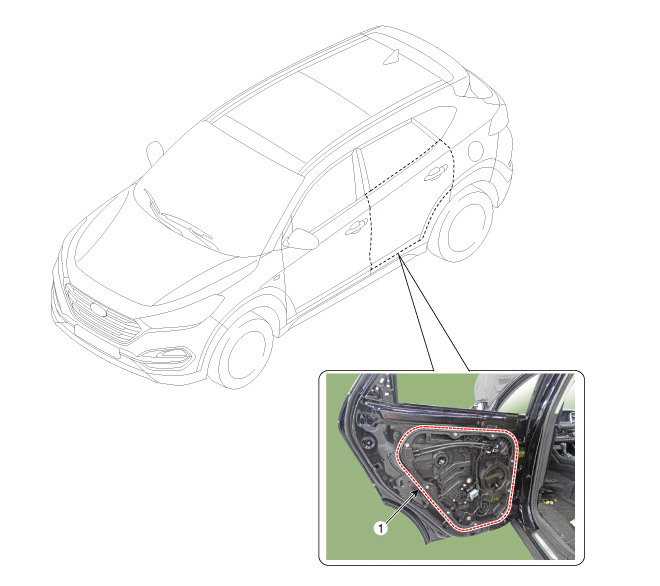

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите стекло задней двери. (См. Задняя дверь — «Стекло задней двери»)
2. 2
   Снимите наружную ручку задней двери. (См. Задняя дверь — «Внешняя ручка задней двери»)
3. 3
   Отсоедините главный разъем задней двери (А).



4. 4
   Ослабьте крепежные винты основания внешней ручки задняя дверь (А).



5. 5
   Ослабьте крепежные винты (А) фиксатора задней двери.

   Момент затяжки: 6,9 ~ 10,8 Н·м



6. 6
   Ослабьте крепежные винты и снимите внешнюю крышку треугольника. задняя дверь (А).





7. 7
   Снимите канал задней двери (А).



8. 8
   Ослабив крепежные болты, снимите дверной модуль. назад (А).

   Момент затяжки: 7,8–11,8 Н·м



9. 9
   Отсоедините разъемы и фиксатор проводки дверного модуля. назад (А).



10. 10
    Отсоедините основную проводку задней двери (А).



11. 11
    Для установки выполните процедуру, обратную снятию.
