Руководство по обслуживанию и ремонту Hyundai Tucson: Стекло задней двери

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / Черный ход / Стекло задней двери

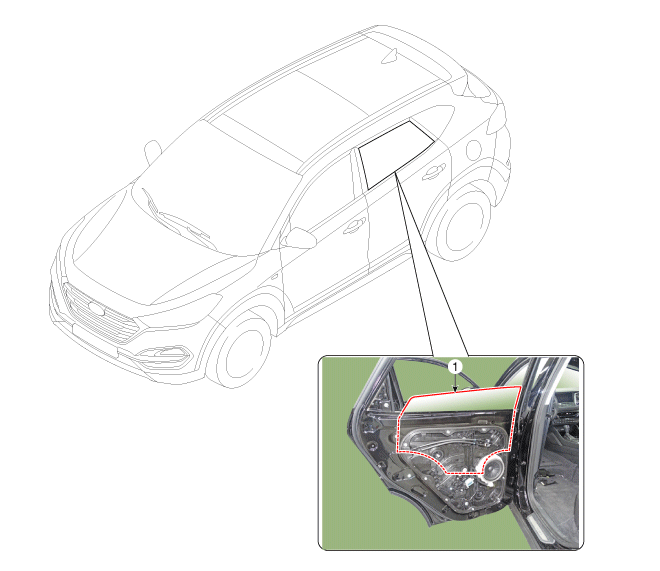

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Стекло задней двери


Процедуры ремонта

ЗАМЕНА
1.
Снимите обивку задней двери.
(См. Задняя дверь — «Облицовка задней двери»)
2.
Снимите внутренний уплотнитель ремня безопасности задней двери. (В).

3.
Опустите стекло задней двери, нажав переключатель электрические окна.
4.
Снимите наружный уплотнитель ремня безопасности задней двери. (В).

5.
Полностью ослабьте болты крепления дверного профиля сзади и ослабьте гайки как можно слабее не снимая их с панели задней двери.
6.
Аккуратно нажмите на канал задней двери в направлении, указанном стрелкой. как показано ниже.
Момент затяжки:
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт·фут)

7.
Снимите заглушку с отверстия крепления стекла задней двери. (В).

•
Будьте осторожны, чтобы не уронить стекло и/или поцарапать поверхность.
•
Используйте дверной переключатель, чтобы выровнять отверстие/болт фиксация с открытием двери.
•
Если невозможно запустить двигатель стекла, снимите двигатель и совместите отверстие с рука.
8.
Аккуратно отрегулируйте стекло задней двери (А) так, чтобы болты видны и ослабьте их. Отделить стекло от скользящего канала стекла и осторожно вытащите стекло через прорезь в окне.
Момент затяжки:
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт·фут)

9.
Для установки выполните процедуру, обратную снятию.
•
Убедитесь, что окно поднимается и опускается так, обычный.
•
При необходимости отрегулируйте положение окна.
•
Убедитесь, что дверь открывается и закрывается правильно.
•
Замените поврежденные клипсы (или тип фиксаторы приколоть).
