Процедуры ремонта

Контроль

Проверка модуля замка передней двери

1. 1
   Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)
2. 2
   Снимите модуль передней двери. (См. Кузов - "Модуль передней двери")
3. 3
   Отсоедините разъем привода.



   НЕТ	Информация о шпинделе
   	ЛЕВЫЙ	ЗАКОН
   1	Переключатель наклона	-

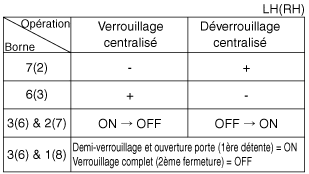

   2	Переключатель блокировки/разблокировки	Двигатель 1
   3	COM	Двигатель 2
   4	ВНУТР. ДВЕРНОЙ ЗАМОК	Выключатель с ключом
   5	Выключатель с ключом	ВНУТР. ДВЕРНОЙ ЗАМОК
   6	Двигатель 2	COM
   7	Двигатель 1	Переключатель блокировки/разблокировки
   8	-	Переключатель наклона

4. 4
   Проверьте работу привода, подав питание и заземление, как показано ниже. Чтобы не повредить привода, подавайте напряжение батареи только временно.





5. 5
   Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)
6. 6
   Снимите модуль задней двери. (См. Кузов — «Модуль задней двери»)
7. 7
   Отсоедините разъем привода.



   НЕТ	Информация о шпинделе
   	ЛЕВЫЙ	ЗАКОН
   1	Переключатель наклона	-
   2	Переключатель блокировки/разблокировки	Двигатель 1
   3	COM	Двигатель 2
   4	-	-
   5	-	-
   6	Двигатель 2	COM
   7	Двигатель 1	Переключатель блокировки/разблокировки
   8	-	Переключатель наклона

8. 8
   Проверьте работу привода, подав питание и заземление, как показано ниже. Чтобы не повредить привода, подавайте напряжение батареи только временно.





9. 9
   Снимите обшивку крышки багажника. (См. Кузов — «Отделка крышки багажника»)
10. 10

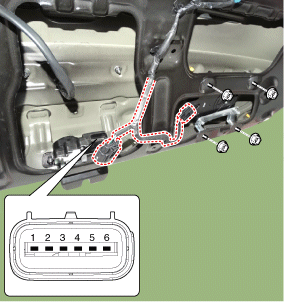

    Отсоедините разъем переключателя



11. 11
    Проверьте работу привода, подав питание и заземление, как показано ниже. Чтобы не повредить привода, подавайте напряжение батареи только временно.





12. 12
    Проверка электрических опций задней двери по модулю от задней двери.
13. 13
    Отсоедините отрицательную (-) клемму аккумуляторной батареи.
14. 14
    Снимите обшивку багажника. (См. Кузов — «Отделка задней двери»)
15. 15
    Отсоедините разъем выключателя двери багажного отделения (А).



16. 16

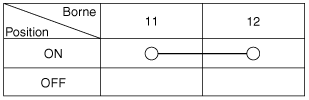

    Проверьте целостность цепи между клеммами в полузамкнутом состоянии. как показано ниже.



17. 17
    Отсоедините разъем (А).



18. 18

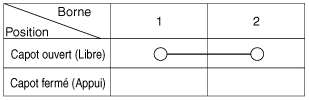

    Проверьте целостность цепи между клеммами и землей, как показано ниже. (См. Корпус — «Защелка капота»)



19. 19

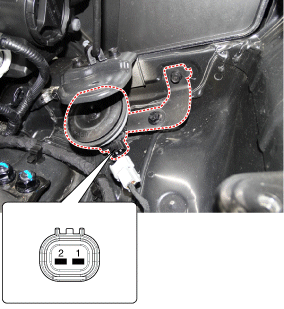

    Снимите противоугонный звуковой сигнал (А), ослабив крепежные болты. и отсоединив разъем (В).



20. 20
    Проверьте охранную сигнализацию, подключив питание к терминалу. 2 и клемма заземления 1.
