Описание

Статус охранной сигнализации [Статус B/A]

Состояние тревоги

Описание

СНЯТЬ С ОХРАНЫ

1)	Это состояние, когда режим «ARM» отключен.

2)	Нет звуковой сигнализации при открытии всех дверей. двери, капот или багажник.

3)	Индикатор безопасности продолжает мигать с ALL OFF, затем что он выключается при включении ACC.

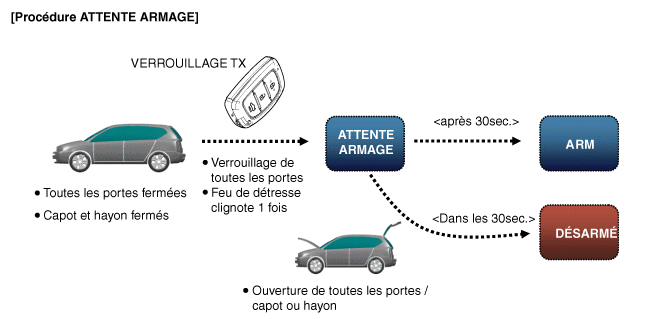

ПОДОЖДИТЕ

Если BCM получает сигналы блокировки от пульта дистанционного управления или пассивная блокировка (спецификация смарт-ключа) или запирание двери сиденья водителя ключом Соблюдены условия "ARMING WAIT", BCM ожидает 30 секунд. после вывода сигнала «Все двери заперты» перед входом в режим "ОХРАНА ОЖИДАНИЯ".

2)	В течение 30 секунд режима "ОЖИДАНИЕ ПОСТАНОВКИ" не происходит звуковой сигнал тревоги и режим "ОХРАНА" деактивируется даже в дело о взломе.

3)	При определенных условиях вход напрямую невозможен режим «ПОСТАНОВКА НА ОХРАНУ» без перехода в режим «ОЖИДАНИЕ ПОСТАНОВКИ НА ОХРАНУ».

4)	Индикатор безопасности остается включенным в течение 30 секунд в режим «ОЖИДАНИЕ ПОСТАНОВКИ НА ОХРАНУ».

※ Примечание. Для автомобилей, оборудованных системой смарт-ключей, применяется к функции пассивного дверного замка.

Состояние тревоги

Описание

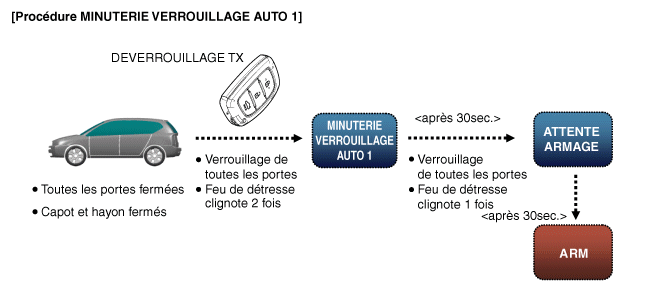

ТАЙМЕР АВТОБЛОКИРОВКИ 1

1)	Эта функция аналогична RELOCK (система блокировки автоматически через 30 секунд).

2)	Если на пульте дистанционного управления нажата кнопка UNLOCK расстояние с выполнением условий "ОЖИДАНИЕ НА ОХРАНУ", или в режиме "ОХРАНА" все двери разблокированы и запускается таймер, установленный на 30 секунд.

3)	Через 30 секунд BCM автоматически выдает сигнал блокировки. всех дверей и переходит в режим «ОЖИДАНИЕ ПОСТАНОВКИ НА ОХРАНУ».

4)	По истечении ТАЙМЕРА АВТОБЛОКИРОВКИ 1 (30 секунд) BCM автоматически переходит в режим «ARM» через режим «HOLD». ОХРАНА» (30 секунд).

5)	Если водитель по ошибке нажмет кнопку UNLOCK, эта функция безопасности позволяет автомобилю войти в режим «ARM» через 60 секунд.

6)	Индикатор безопасности продолжает мигать во время процесса ТАЙМЕР АВТОБЛОКИРОВКИ 1.

Состояние тревоги

Описание

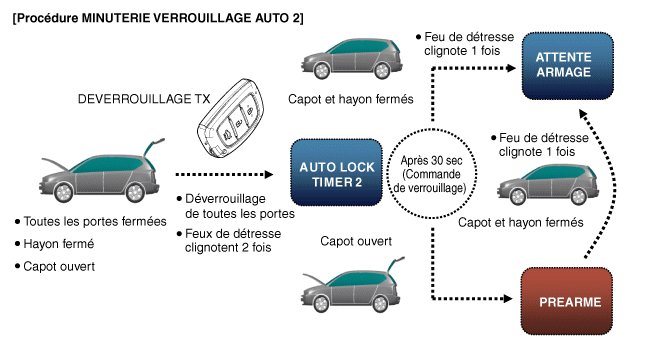

Таймер автоматической блокировки 2

1)	Назначение такое же, как и у ТАЙМЕРА АВТОБЛОКИРОВКИ. 1, но условия эксплуатации другие.

2)	Эта функция работает, если нажата кнопка РАЗБЛОКИРОВАТЬ в пульте, когда все двери закрыты кроме капота или багажника. Через 30 секунд автомобиль входит автоматически в режиме блокировки дверей.

3)	Но через 30 секунд невозможно перейти в режим "ОХРАНА ОЖИДАНИЯ", потому что капот или задняя дверь открыты (режим «ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА» сохраняется).

4)	Как только капот или задняя дверь закрываются, автомобиль автоматически переключается в режиме «ПОСТАНОВКА» через «ОЖИДАНИЕ ПОСТАНОВКИ НА ОХРАНУ».

5)	Во время ТАЙМЕРА АВТОБЛОКИРОВКИ 2 индикатор безопасности продолжайте мигать.

Состояние тревоги

Описание

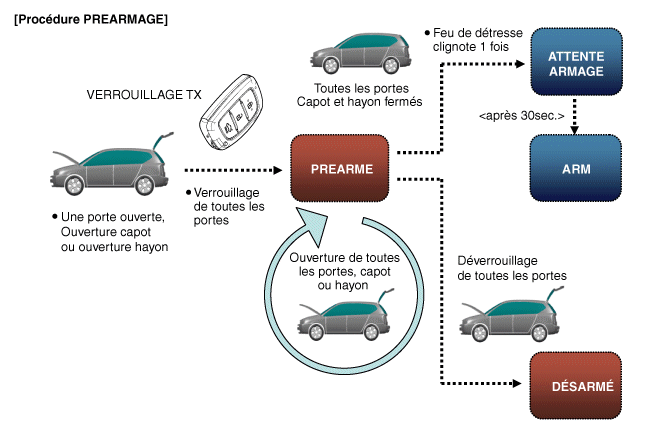

Предварительно вооружен

1-1. Это состояние непосредственно перед входом в режим «ARM» после окончание таймера AUTO LOCK 2 и один раз все двери закрыто.
1-2. Если водитель закрывает багажник или заднюю дверь, мигает аварийная световая сигнализация. один раз, и автомобиль автоматически переключается в режим «ARM» через Режим "ОЖИДАНИЕ НА ОХРАНУ".
2-1. Если кнопка LOCK нажата на одной из дверей, дверь багажника или при открытом капоте активируется режим "ПРЕДВАРИТЕЛЬНАЯ ОХРАНА".
2-2. Поскольку сигнал блокировки всех дверей выводится, но что условия "ОЖИДАНИЕ ПОСТАНОВКИ" не выполняются, автомобиль остается в режиме ожидания и переключается в режим охраны через режим ARM WAIT, как только что открытая дверь закрыта.
2-3. При обнаружении вторжения в режиме PREARM автомобиль переходит в режим Режим СНЯТИЯ.
2-4. Индикатор безопасности продолжает мигать в режиме PRE-ARM.

Состояние тревоги

Описание

ПЕРЕЗАГРУЗКА

1)	В режиме «СБРОС», если вторжение в автомобиль обнаружены, снова запускается звуковое и световое предупреждение и статус изменится на режим «ТРЕВОГА».

2)	Охранная сигнализация переходит в режим СБРОС после окончания 27-секундный таймер.

3)	Индикатор безопасности мигает.

Состояние тревоги

Описание

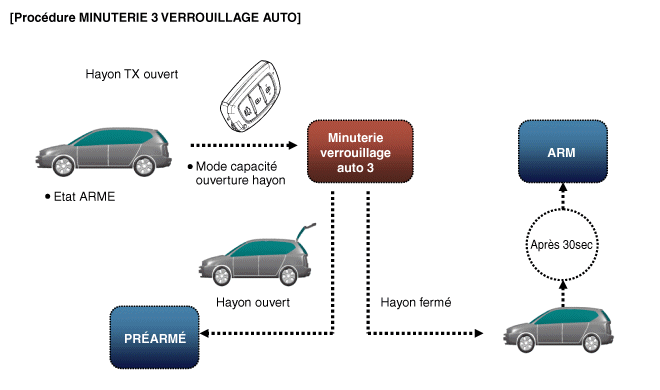

таймер автоматической блокировки 3

1)	Состояние тревоги меняется на ТАЙМЕР АВТОБЛОКИРОВКИ 3 при управлении багажником инструкция TX

2)	Состояние тревоги изменяется с ТАЙМЕРА АВТОБЛОКИРОВКИ 3 на "ОЖИДАНИЕ ПОСТАНОВКИ НА ОХРАНУ" по истечении 30-секундного таймера с все двери закрыты и заперты.

3)	Состояние тревоги меняется на ТАЙМЕР АВТОБЛОКИРОВКИ 3 на "СНЯТЬ С ОХРАНЫ" при открытии двери.

4)	В "АВТОБЛОКИРОВКА ТАЙМЕРА 3" таймер "30 s". Если этот таймер истекает, состояние проходит через состояние ПРЕДВАРИТЕЛЬНАЯ ОХРАНА с открытой дверью багажника.

5)	В этом состоянии индикатор безопасности постоянно мигает.

Состояние тревоги

Описание

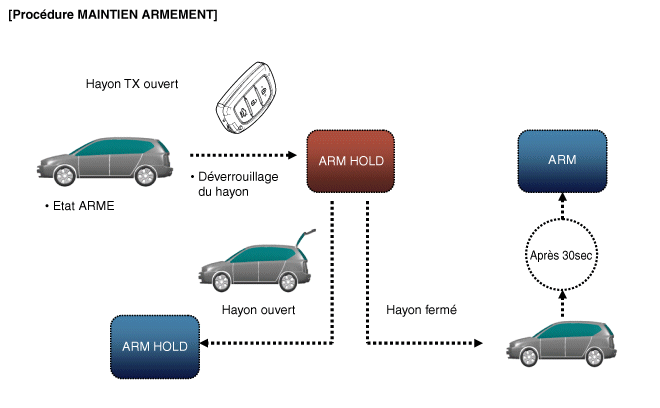

РУКА ПОДДЕРЖИВАЕТСЯ
(Удержание сигнала тревоги: задняя дверь)
※ Нет опции PTL

1)	Режим ARM HOLD аналогичен режиму удержания существующей сигнализации багажника.

2)	Если дверь багажного отделения открыта с помощью пульта дистанционного управления (включая смарт-ключ) в режиме ARM автомобиль переходит в режим HOLD ARM теперь отключает охранную сигнализацию только для открытие двери багажника.

3)	Режим ARM HOLD поддерживает активацию без паузы пока дверь багажника закрыта.

4)	Когда открытая задняя дверь выключена, таймер установлен на 30 секунд начинает работать. В течение 30 секунд Режим ARM HOLD, противоугонный гудок не выключается если дверь багажника открыта.

5)	Автомобиль сразу переходит в режим охраны 30 секунд после закрытия двери багажника.

6)	В режиме ARM HOLD сохраняется режим ARM. для дверей и багажника; в случае обнаружения вторжения через дверь или капот звучит сигнал противоугонной сигнализации.

7)	Индикатор безопасности продолжает мигать во время Режим УДЕРЖАНИЯ РУКИ.

Примечание 1: ARM HOLD — это режим, который задерживает активацию режима ARM. только для задней двери. В режиме ARM HOLD режим ARM применяется ко всем дверям и капоту.

Примечание 2: При использовании ключа зажигания для открытия двери багажного отделения Функция ARM HOLD работает так же, при условии, что Активирована функция «Противоугонная сигнализация с ключом от двери». Если отключено, ДЕРЖАТЬ ОХРАНА отключена, и использование ключа для открытия двери багажного отделения считается как кража и срабатывает сигнализация.

Состояние тревоги

Описание

ПЕРЕЗАГРУЗКА
(режим ARM снова активирован)

1)	Если дверь, багажник и задняя дверь закрыты после окончание режима ТРЕВОГА, это означает, что режим ОХРАНА снова активирован.

2)	В это время состояние привода (блокировка/разблокировка ворота) игнорируется и режим ARM поддерживается до тех пор, пока получен сигнал дистанционного управления (нормальный режим постановки на охрану).

3)	В этом режиме индикатор безопасности продолжает мигать.

Повторное закрытие

1)	Когда батарея извлекается в режиме ТРЕВОГА или ПОВТОРНАЯ ОХРАНА, Активирован режим СБРОС.

2)	Когда батарея установлена после СБРОСА, Возобновляется работа противоугонной сигнализации. (вместо того, чтобы оставаться отпускается, повторяется цикл 27 секунд ВКЛ./10 секунд ВЫКЛ. трижды)

Состояние тревоги

Описание

Деактивация 30 секунд KEY ON
(без опции смарт-ключа)

1)	Для автомобиля без опции смарт-ключа, если ожидание длится 30 секунд с замком зажигания в режиме ALARM, автомобиль переходит в режим DISARM.

Даже до истечения 30 секунд, если двигатель запустится (напряжение на клемме "L" генератора переменного тока равно HV: отправляется модулем от комбинации приборов к данным CAN), сигнализация угона сразу деактивируется. (Без блокировки зажигания: Система иммобилайзера применяется в качестве базовой функции чтобы система зажигания нормально работала с ключ иммобилайзера зарегистрирован во время тревоги)

※ Для автомобиля со смарт-ключом сигнализация отключается мгновенно. после аутентификации смарт-ключа.

Когда активирован режим ОХРАНЫ, дверь багажника ОТКРЫВАЕТСЯ и отпирается центральной двери не допускаются.

С момента перехода автомобиля в режим ОЖИДАНИЕ НА ОХРАНУ активировав запирание всех дверей ключом Интеллектуальное или дистанционное управление, переключатель разблокировки центральный выключатель двери багажника внутренний или DDM и ADM (электрический переключатель стеклоподъемника от сиденья водителя и пассажира) деактивируется. (предотвращение полет)

※ Функция применяется в равной степени в режимах ОЖИДАНИЯ. ОХРАНА/ОХРАНА/ТРЕВОГА/СБРОС.

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ 1. Выключатель капота 2. Противоугонная сигнализация 3. Мкм 4. Звуковой сигнал блокировки/разблокировки двери. 5. Ком...
