Процедуры ремонта

ДЕПОЗИТ

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Поместите крышку под защитную прокладку. (См. Кузов - "Крышка под приборной панелью")
3. 3
   Отсоедините разъемы блока управления кузовным оборудованием (А).



4. 4
   Снимите модуль управления кузовом (A) после ослабления крепежные гайки и винт.



СРЕДСТВО

1. 1
   Установите модуль управления кузовным оборудованием (BCM).
2. 2
   Подсоедините разъемы модуля управления кузовным оборудованием.
3. 3
   Установите нижнюю крышку защитной прокладки.

Диагностика BCM с помощью GDS

1. 1
   В электрической системе кузова неисправность может быть быстрая диагностика с помощью системы диагностики автомобиля (GDS). Система диагностики (GDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка отказа и количества код (код неисправности)
   2. Текущие данные: проверка состояния входных/выходных данных системный вывод
   3. Проверка срабатывания: проверка условий эксплуатации системы
   4. Дополнительная функция: Управление другими функциями, включая дополнительная настройка системы и настройка нулевой точки
2. 2
   Выберите «Модель автомобиля» и «Модуль управления кузовом». (BCM)" для проверки, чтобы проверить автомобиль с помощью тестера.
3. 3

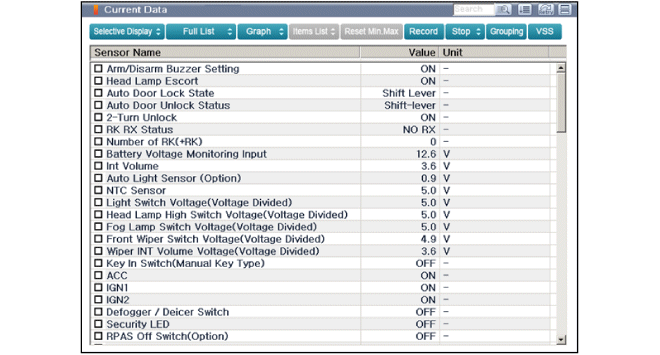

   Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные.



4. 4

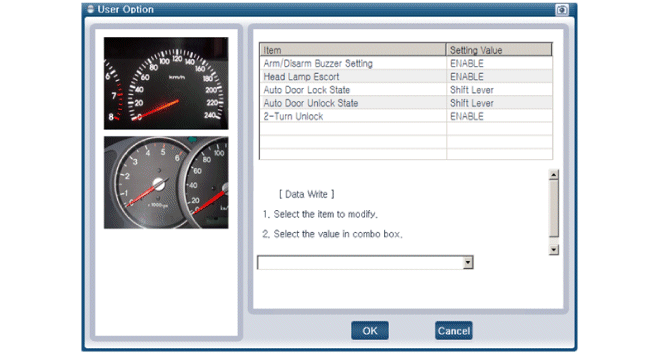

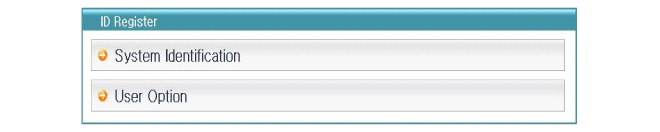

   Если вы хотите изменить параметр пользователя, выберите «параметр пользователя».
