Процедуры ремонта

Контроль

1. 1
   Отсоедините разъем выключателя сигнализации ключа (А) и разъем замка зажигания (В) от рулевой колонки.





2. 2

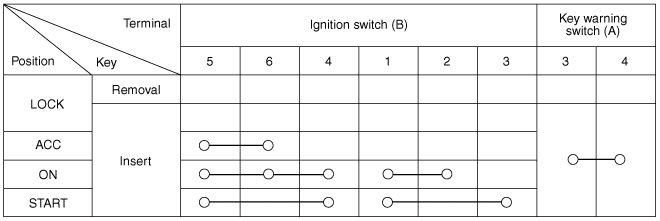

   Проверьте непрерывность между клеммами.
3. 3
   Если нет, замените переключатель.



ДЕПОЗИТ

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель панели приборов со стороны водителя. (См. Тело — «Нижняя приборная панель»)
3. 3
   Снимите нижнюю/верхнюю панель с кожуха рулевой колонки. (См. Кузов — «Крышка рулевой колонки»)
4. 4
   Удалите мультиконтакт. (См. Электрическая система кузова — «Многофункциональный переключатель».)
5. 5
   Снимите разъем предупреждения ключа/иммобилайзера (А).



6. 6
   Вставьте ключ и поверните на «ACC».
7. 7
   Нажмите на стопорный штифт (A) с помощью пробойника.



8. 8
   Снимите цилиндр замка с ключом (А). B: ключевой выключатель предупреждения C: разъем замка зажигания



9. 9
   Отсоедините разъем замка зажигания (А).



10. 10
    Снимите замок зажигания (А), ослабив крепежные болты.



СРЕДСТВО

1. 1
   Установите цилиндр замка с ключом.
2. 2
   Установите ключевой переключатель сигнализации.
3. 3
   Установите разъем предупреждения ключа/иммобилайзера.
4. 4
   Подсоедините разъем замка зажигания после установки замок зажигания.
5. 5
   Установите многофункциональные переключатели.
6. 6
   Установите кожухи рулевой колонки.
7. 7
   Установите нижнюю панель подушки безопасности водителя.
8. 8
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
