Обивка спинки переднего сиденья

Компоненты и расположение компонентов

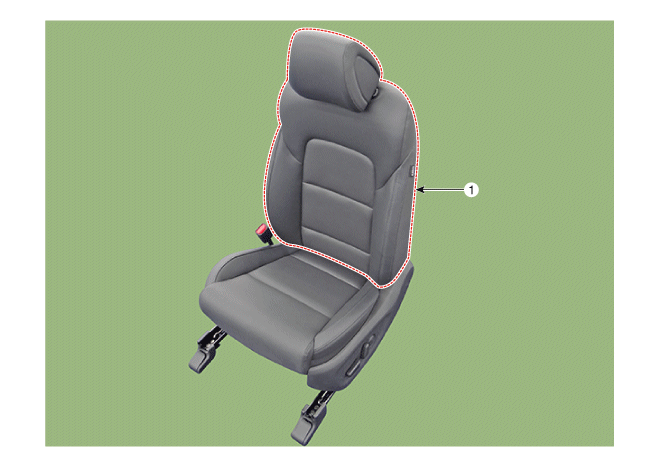

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите переднее сиденье в сборе. (См. «Переднее сиденье» — «Переднее сиденье»)
2. 2
   Снимите внешний защитный кожух с переднего сиденья. (См. Переднее сиденье — «Внешний защитный чехол сиденья» переднее сиденье")
3. 3
   Снимите внутреннюю защитную накладку с переднего сиденья. (См. Переднее сиденье - "внутренний защитный кожух сиденья" переднее сиденье")
4. 4

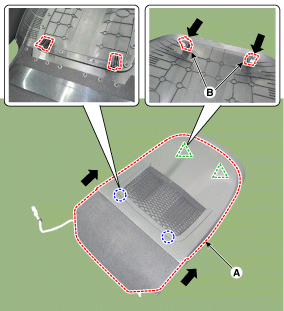

   Снимите нижнюю защиту переднего сиденья (А).



5. 5
   Разъедините зажим и снимите вентиляционную линию (A).



6. 6
   Отсоедините разъем электродвигателя переднего сиденья (А).



7. 7
   Ослабьте крепежные винты и снимите проводку подушки безопасности (А).



8. 8
   Отсоедините разъем концевого выключателя сиденья с электроприводом. (В).



9. 9
   Ослабьте болты крепления каркаса спинки переднего сиденья (В).

   Момент затяжки: 44,1 ~ 54 Н·м

   (ЛЕВЫЙ)



   (Верно)



10. 10
    Отсоедините спинку переднего сиденья (А) и подушку переднего сиденья. (Б).



11. 11
    Нажмите на стопорный штифт (В), снимите подголовник переднего сиденья (А).



12. 12
    Снимите заднюю панель переднего сиденья (А).

    1. Отделите верхнюю заднюю крышку, нажав на штифт зафиксируйте (B) в направлении стрелки.
    2. Снимите заднюю обивку переднего сиденья (А), подняв в направлении.



13. 13
    Переверните обивку спинки переднего сиденья. Затем удалите направляющие подголовника (А), сдавливая обе стороны детали нижней части направляющих и снимите их.



14. 14
    Отсоедините верхний передний вентиляционный канал (А).



15. 15
    Снимите защиту (А) с каркаса спинки переднего сиденья.



16. 16
    После удаления липучки (A) и скоб (B) внутри с обивки спинки переднего сиденья, снимите обивку с спинка сиденья (С).





17. 17
    Для установки выполните процедуру, обратную снятию.
