Руководство по обслуживанию и ремонту Hyundai Tucson: переднее сиденье в сборе

Руководство по ремонту автомобилей Hyundai Tucson. / Кузовные работы (внутри и снаружи) / ПЕРЕДНЕЕ СИДЕНЬЕ / Сборка переднего сиденья

Компоненты и расположение компонентов

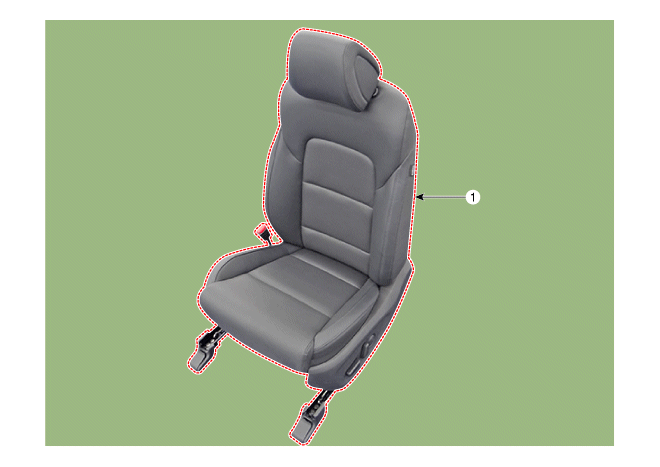

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Переднее сиденье в сборе


Процедуры ремонта

ЗАМЕНА
1.
Откройте крышку и ослабьте болты крепления переднего сиденья.
(До)
Момент затяжки:
34,2 ~ 53,9 Н·м (3,5 ~ 5,5 кгс·м, 25,3 ~ 39,8 фунт-фут)

(Назад)
Момент затяжки:
34,2 ~ 53,9 Н·м (3,5 ~ 5,5 кгс·м, 25,3 ~ 39,8 фунт-фут)

2.
Отсоедините разъем подушки безопасности (А), разъем сиденья с электроприводом. и обогревателя сиденья (B), разъем замка ремня безопасности передний предохранитель (C), разъем напоминания о ремне безопасности (Д).
[Водитель]

[Пассажир]

3.
Для установки выполните процедуру, обратную снятию.
Порядок установки болтов крепления сиденья
•
Сдвиньте сиденье к заднему концу направляющих и затяните передние крепежные болты.
•
Сдвиньте сиденье к переднему концу направляющих и затяните задние болты крепления.
•
Установите сиденье обратно, чтобы завершить затяжка болтов передней подвески.
•
Проверьте плавность хода сиденья.
•
Для неавтоматических раздвижных сидений проверьте что сиденья зафиксированы в каждом положении крепления назначенный.

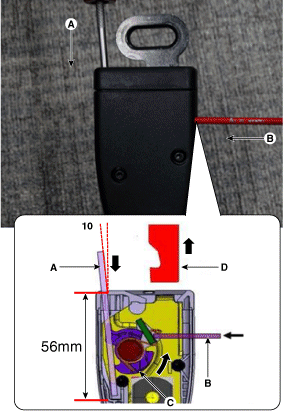

※ Демонтаж анкерного ремня безопасности
•
При замене анкерного натяжителя убедитесь, что использовать соответствующие инструменты для удаления разъема крепление ремня безопасности (А).
Инструменты для использования
Инструмент A: отвертка с шестигранным ключом или дрель диаметром 3 мм и длиной 56 мм и более.
Инструмент B: Отвертка или дрель диаметром 3мм.

(1)
Вставьте инструмент (A) вертикально в отверстие (F). Затем, наклоните более чем на 10°, как показано на рисунке.
•
При наклоне 10° инструмент (А) толкает и вращает внутреннюю часть (C).
(2)
Вставьте и нажмите инструмент (B) вертикально в отверстие (Э). Затем анкерный разъем ремня безопасности (Д) отключен.
