Чехол подушки переднего сиденья

Компоненты и расположение компонентов

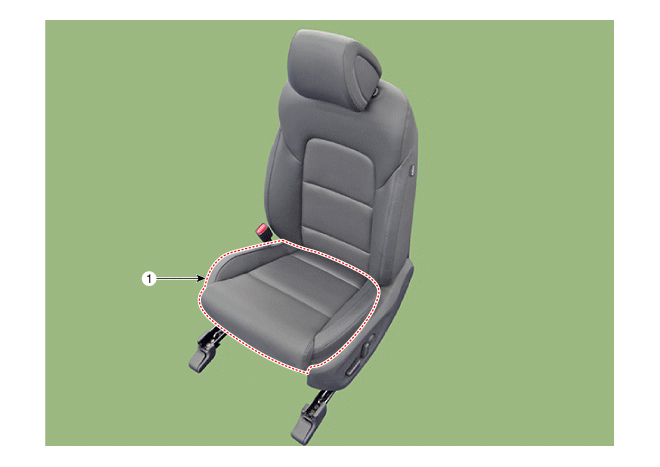

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Процедуры ремонта

ЗАМЕНА

1. 1
   Снимите переднее сиденье в сборе. (См. «Переднее сиденье» — «Переднее сиденье»)
2. 2
   Снимите внутреннюю защитную накладку с переднего сиденья. (См. Переднее сиденье — «Внутренняя обшивка переднего сиденья»)
3. 3
   Снимите внешний защитный кожух с переднего сиденья. (См. Переднее сиденье — «Внешний чехол переднего сиденья»)
4. 4
   Снимите нижнюю защиту переднего сиденья (А).



5. 5
   Разъедините зажим и снимите вентиляционную линию (A).



6. 6
   Отсоедините разъемы электродвигателя переднего сиденья (А).



7. 7
   Ослабьте крепежные винты и снимите проводку подушки безопасности (А).



8. 8
   Отсоедините разъем концевого выключателя сиденья с электроприводом. (В).



9. 9
   Ослабьте болты крепления каркаса спинки переднего сиденья (В).

   Момент затяжки: 44,1 ~ 54 Н·м

   (ЛЕВЫЙ)



   (Верно)



10. 10
    Отсоедините спинку переднего сиденья (А) и подушку переднего сиденья. (Б).



11. 11
    Отсоедините разъем обогревателя переднего сиденья (А).



12. 12
    Снимите протектор (А) с каркаса подушки переднего сиденья. (До)



    (Назад)



    [Побережье]





13. 13
    Отсоединив разъем (А), снимите вентиляционную трубку. (В) ослабив винты.



14. 14
    Снимите обивку переднего сиденья (А) с каркаса подушки переднего сиденья.



15. 15
    После удаления липучки (A) и скоб (B) внутри с чехла подушки переднего сиденья, снимите чехол с подушка сиденья (С).







16. 16
    Для установки выполните процедуру, обратную снятию.
