МОТОР СИДЕНЬЯ С МОТОРОМ

Компоненты и расположение компонентов

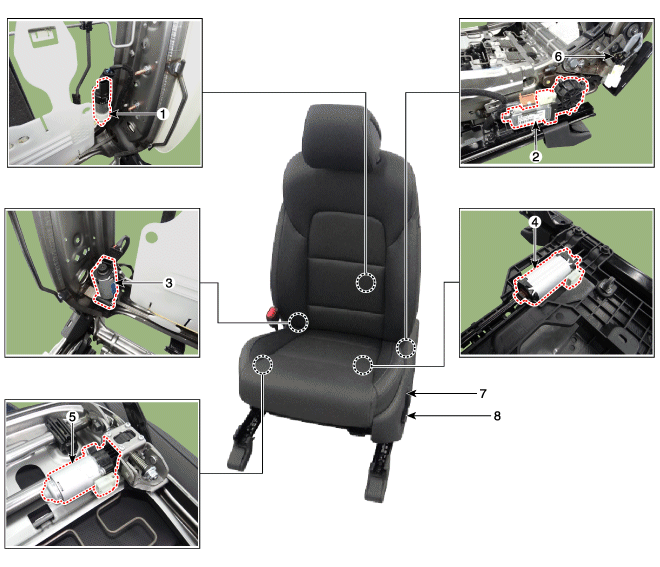

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

1. Двигатель поясничной опоры (горизонтальный) 2. Высота двигателя сзади 3. Двигатель наклона 4. Скользящий двигатель

5. Высота двигателя спереди 6. Концевой выключатель для спящего положения 7. Переключатель поясничной опоры 8. Переключатель сиденья

Описание и работа

Описание

Электродвигатель сиденья приводится в действие двигателем следующим образом.

1. 1
   РАЗДВИЖНОЙ МОТОР
2. 2
   Передний двигатель наклона
3. 3
   МОТОР РЕГУЛИРОВКИ ЗАДНЕЙ ВЫСОТЫ
4. 4
   НАКЛОН МОТОР

Процедуры ремонта

Контроль

МОТОР СИДЕНЬЯ С МОТОРОМ

1. 1
   Отсоедините разъемы от каждого двигателя. [Скользящий мотор]



   [Задний верхний мотор]



   [Высота передней части двигателя]



   [Мотор наклона]



   [Мотор поясничной опоры]



2. 2

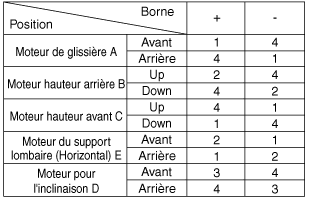

   Когда питание от батареи подается на разъем двигателя, проверить плавность работы двигателя.
3. 3
   Затем поменяйте полярность и подтвердите работу двигателя. обеспечить регресс.
4. 4
   Если двигатель работает ненормально, замените его. [пассажир / водитель]



5. 5
   Отключите концевой выключатель и включите переключатель конец гонки.
6. 6

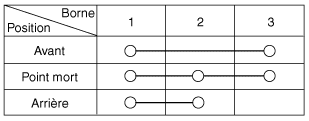

   Проверьте непрерывность между клеммами.
7. 7
   Убедитесь, что сиденье работает нормально при движении задним ходом. после максимальной эксплуатации.
8. 8
   При наличии неисправности замените концевой выключатель.





КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ НАКЛОНА

ДЕПОЗИТ

ПЕРЕДНЕЕ СИДЕНЬЕ

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье»)
