Переключатель управления сиденьем с электроприводом

Принципиальные диаграммы

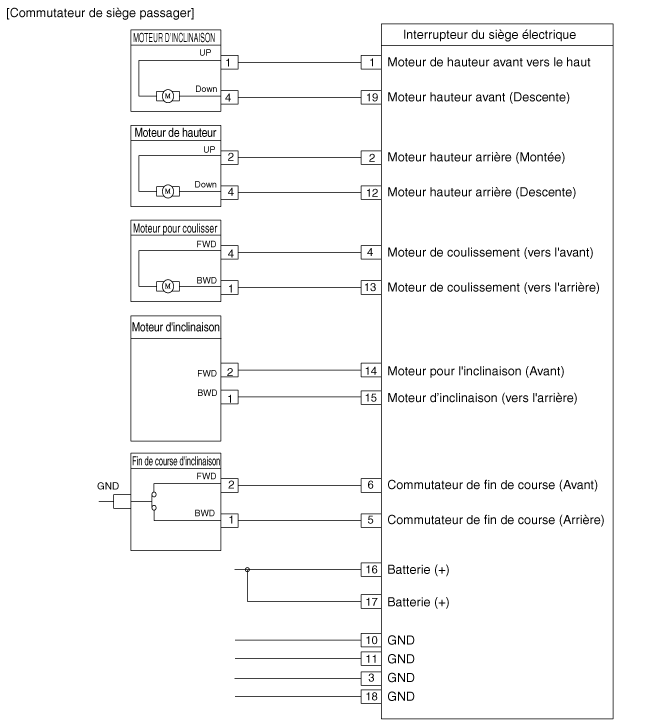

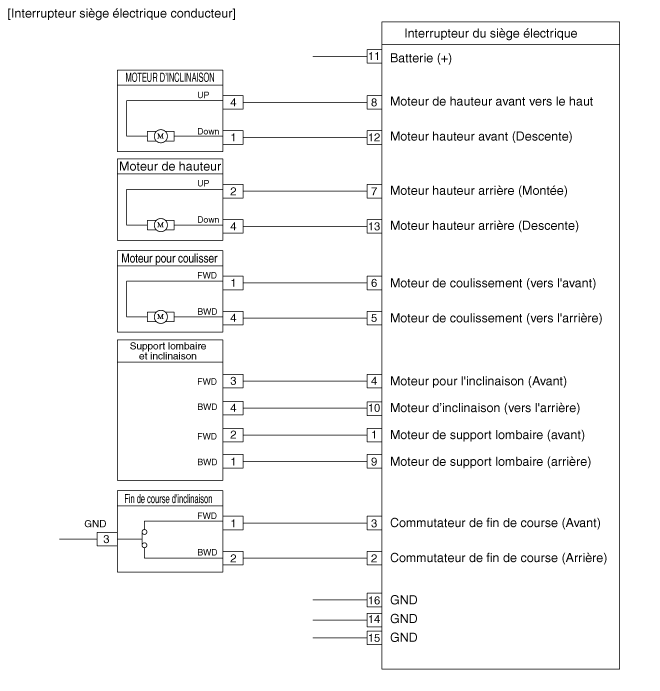

Принципиальная электрическая схема

Процедуры ремонта

Контроль

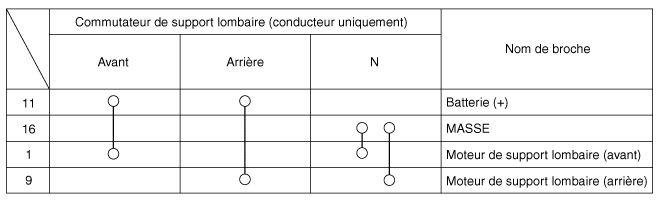

1. Когда переключатель сиденья с электроприводом находится в каждом положении, убедитесь, что что непрерывность существует между клеммами ниже. Если непрерывность не соответствует спецификациям, замените сиденье с электроприводом.

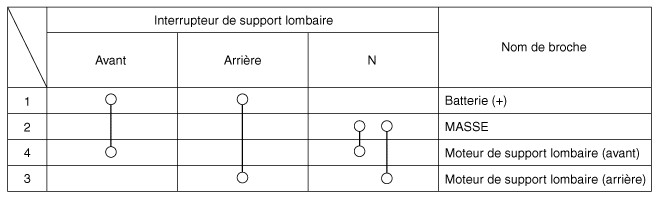

   [Ручной переключатель сиденья]

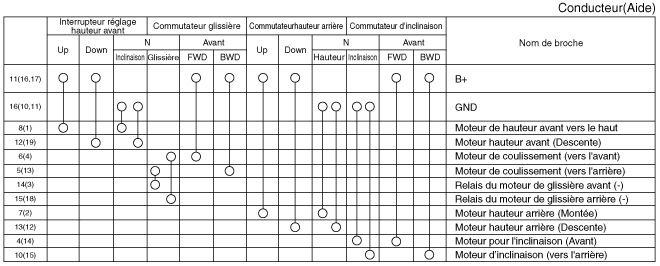

   [Переключатель управления сиденьем с электроприводом]





ДЕПОЗИТ

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите внешний защитный кожух с переднего сиденья. (См. Кузов — «Внешний защитный кожух переднего сиденья»)
3. 3

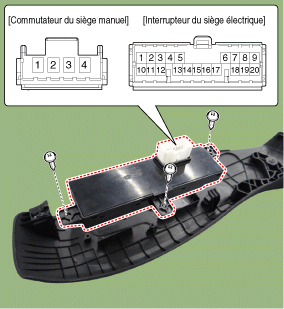

   Снимите переключатель управления сиденьем с электроприводом (A) после ослабьте винты.



СРЕДСТВО

1. 1
   Установите переключатель сиденья с электроприводом после подключил разъем.
2. 2
   Установите внешний защитный кожух переднего сиденья.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
