Отопление, вентиляция и кондиционирование воздуха
Блок управления отоплением и кондиционированием воздуха (ручной)
Место в руководстве: Отопление, вентиляция и кондиционирование воздуха
6шагов
~36мин
2/5сложность
Выполнено 0 из 6

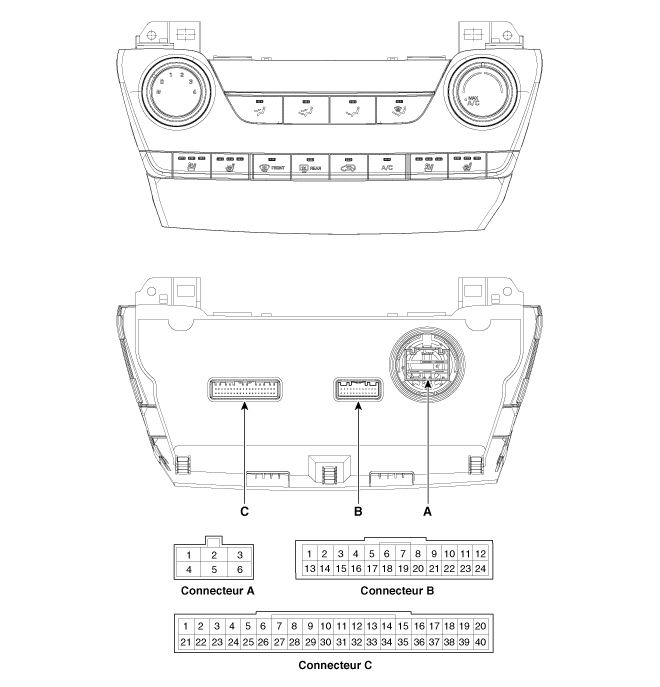

Компоненты и расположение компонентов
КОМПОНЕНТЫ
| ПИН-код | Функция | ПИН-код | Функция |
| 1 | средний низкий | 4 | высокий |
| 2 | средней высоты | 5 | - |
| 3 | масса | 6 | Вниз |
разъем "В"
| ПИН-код | Функция | ПИН-код | Функция |
| 1 | Батарея (+) | 21 | ВСЕ1 |
| 2 | ECL+ (задний) | 22 | СС ИСГ |
| 3 | ВСЕ2 | 23 | - |
| 4 | Исполнительный механизм управления режимами (Event). | 24 | Выключатель обогревателя заднего стекла (внизу) |
| 5 | Привод управления режимом (Def) | 25 | HTD (индикатор обогревателя заднего стекла) |
| 6 | Привод контроля температуры (холодный) | 26 | - |
| 7 | Привод контроля температуры (горячий) | 27 | - |
| 8 | Привод впуска (свежий воздух) | 28 | C_CAN - ВЫСОКИЙ |
| 9 | ВПУСКНОЙ ПРИВОД (РЕЦИРКУЛЯЦИЯ) | 29 | C_CAN - НИЗКИЙ |
| 10 | (Обратная связь) Привод управления режимами | 30 | ДАТЧИК ИСПАРЕНИЯ (+) |
| 11 | (Обратная связь) Привод контроля температуры | 31 | Датчик АМВ (+) |
| 12 | Впускной привод (обратная связь) | 32 | - |
| 13 | Триггерный сигнал | 33 | Сигнал включения положительного (низкого) температурного индекса |
| 14 | - | 34 | Реле PTC 2 |
| 15 | Обратная связь в аэродинамической трубе | 35 | Реле PTC 3 |
| 16 | - | 36 | - |
| 17 | - | 37 | ECV (-) (земля) |
| 18 | - | 38 | ЭКВ+ |
| 19 | - | 39 | Общий сигнал вентилятора (-) |
| 20 | ECL-(РЕО) | 40 | масса |
Соединитель (С)
| ПИН-код | Функция | ПИН-код | Функция |
| 1 | ДАТЧИК ЗАДАНИЯ (+5В) | 13 | Индикатор охлаждения пассажирского сиденья (нижний) |
| 2 | Выключатель обогрева сиденья водителя | 14 | Выключатель обогрева пассажирского сиденья |
| 3 | Индикатор обогрева сиденья водителя (верхний) | 15 | Индикатор обогрева пассажирского сиденья (вверху) |
| 4 | Индикатор обогрева сиденья водителя (средний) | 16 | Индикатор обогрева пассажирского сиденья (средний) |
| 5 | Индикатор обогрева сиденья водителя (низкий) | 17 | Индикатор обогрева пассажирского сиденья (нижний) |
| 6 | Переключатель охлаждения сиденья водителя | 18 | - |
| 7 | Индикатор охлаждения сиденья водителя (вверху) | 19 | - |
| 8 | Индикатор охлаждения сиденья водителя (средний) | 20 | - |
| 9 | Индикатор охлаждения сиденья водителя (нижний) | 21 | - |
| 10 | Переключатель охлаждения пассажирского сиденья | 22 | - |
| 11 | Индикатор охлаждения пассажирского сиденья (верхний) | 23 | Датчик массы |
| 12 | Индикатор охлаждения пассажирского сиденья (промежуточный) | 24 | масса |
Процедуры ремонта
ЗАМЕНА
- Отсоедините отрицательную (-) клемму аккумуляторной батареи.
- С помощью отвертки или съемника снимите панельный переключатель. центральная консоль (А).
- Снимите разъем выключателя аварийной световой сигнализации (А).
- Ослабив крепежные винты, снимите блок управления отопитель и кондиционер (А).
- Отсоедините разъем контроллера кондиционера и разъем обогреватель (А).
- Для установки выполните процедуру, обратную снятию.
