Руководство по обслуживанию и ремонту Hyundai Tucson: Блок управления отопителем и кондиционером (DATC)

Руководство по ремонту автомобилей Hyundai Tucson. / Отопление, вентиляция и кондиционирование воздуха / КОНТРОЛЛЕР / Блок управления отоплением и кондиционированием воздуха (DATC)

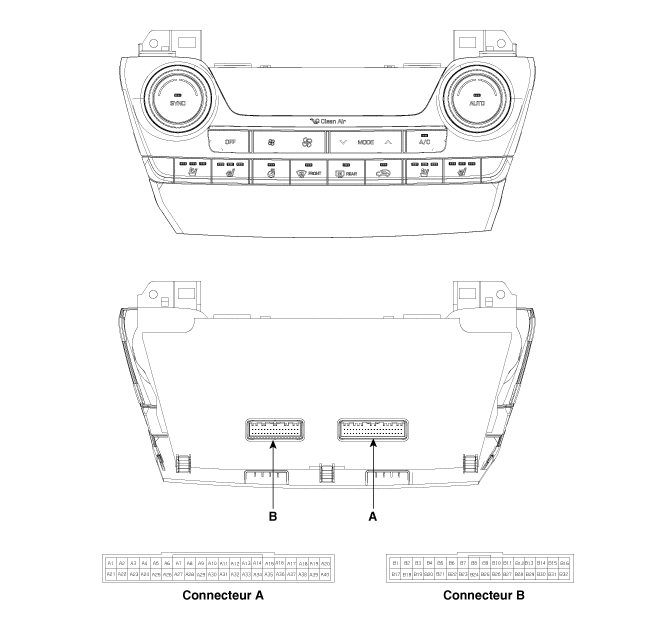

Компоненты и расположение компонентов

КОМПОНЕНТЫ

СОЕДИНИТЕЛЬ [А]
ПИН-код
Функция
ПИН-код
Функция
1
Батарея (+)
21
ВСЕ1
2
ECL+ (задний)
22
СС ИСГ
3
ВСЕ2
23
Выключатель обогревателя заднего стекла (внизу)
4
Исполнительный механизм управления режимами (Event).
24
HTD (индикатор обогревателя заднего стекла)
5
Привод управления режимом (Def)
25
Фотодатчик (-)_G
6
Привод контроля температуры привода (охлаждение)
26
Фотодатчик (-)_D
7
Привод контроля температуры водителя (горячий)
27
ДАТЧИК КАБИНЫ
8
Привод впуска (свежий воздух)
28
датчик EVAP
9
ВПУСКНОЙ ПРИВОД (РЕЦИРКУЛЯЦИЯ)
29
Датчик АМВ
10
(Обратная связь) Привод управления режимами
30
Диагностика ионизатора
11
Привод контроля температуры водителя (обратка)
31
ЧИСТЫЙ СИГНАЛ
12
Впускной привод (обратная связь)
32
-
13
Триггерный сигнал
33
Сигнал включения положительного (низкого) температурного индекса
14
C_CAN - ВЫСОКИЙ
34
Реле PTC 2
15
C_CAN - НИЗКИЙ
35
Реле PTC 3
16
Мотор вентилятора (+)
36
-
17
Слив полевого транзистора (возврат)
37
ECV (-) (земля)
18
Фет (ворота)
38
ЭКВ+
19
-
39
-
20
ECL-(РЕО)
40
масса

разъем "В"
ПИН-код
Функция
ПИН-код
Функция
1
ДАТЧИК ЗАДАНИЯ (+5В)
17
Выключатель обогрева пассажирского сиденья
2
Привод контроля температуры пассажира (возврат)
18
Индикатор обогрева пассажирского сиденья (вверху)
3
Привод контроля температуры пассажира (холодный)
19
Индикатор обогрева пассажирского сиденья (средний)
4
Привод контроля температуры пассажира (горячий)
20
Индикатор обогрева пассажирского сиденья (нижний)
5
Выключатель обогрева сиденья водителя
21
Активатор защиты от запотевания (обратная связь)
6
Индикатор обогрева сиденья водителя (верхний)
22
Активатор защиты от запотевания (вкл.)
7
Индикатор обогрева сиденья водителя (средний)
23
Активатор защиты от запотевания (Выкл.)
8
Индикатор обогрева сиденья водителя (низкий)
24
Температура автоматического предотвращения запотевания
9
Переключатель охлаждения сиденья водителя
25
Автоматическое удаление запотевания SCK
10
Индикатор охлаждения сиденья водителя (вверху)
26
Данные автоматического предотвращения запотевания
11
Индикатор охлаждения сиденья водителя (средний)
27
Выключатель обогрева рулевого колеса
12
Индикатор охлаждения сиденья водителя (нижний)
28
Индикатор обогрева рулевого колеса
13
Переключатель охлаждения пассажирского сиденья
29
-
14
Индикатор охлаждения пассажирского сиденья (верхний)
30
-
15
Индикатор охлаждения пассажирского сиденья (промежуточный)
31
Датчик массы
16
Индикатор охлаждения пассажирского сиденья (нижний)
32
масса

Процедуры ремонта

Самодиагностика

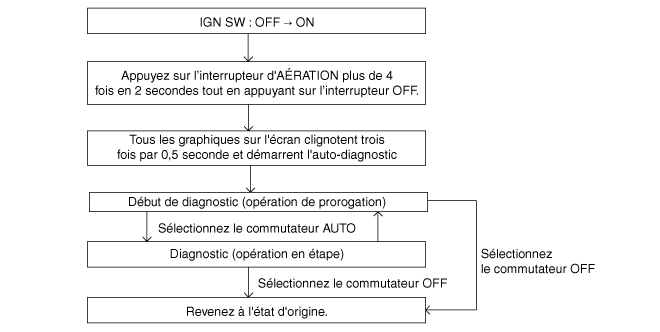

1.
Процесс самодиагностики.

•

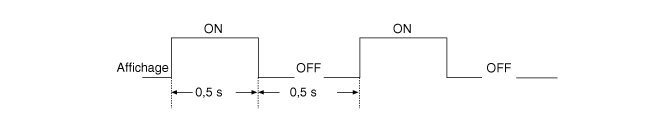

Во время самодиагностики указанная ниже неисправность (код самодиагностика) мигает с интервалом в 0,5 секунды в настройках отображения температуры (со стороны водителя только), а остальные символы выключены.
2.
ОТОБРАЖЕНИЕ КОДОВ НЕИСПРАВНОСТИ

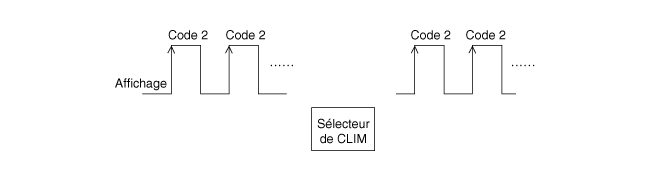

(1)
Непрерывная работа: код DTC.

(2)
Непрерывная работа: код DTC.

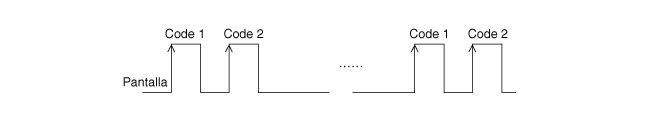

(3)
Пошаговая операция.
A. Код неисправности один или нормальный в работе одинаковый продолжение.
B. Код неисправности.

3.
Если во время проверки появляются коды неисправностей, проверьте причины неисправности, относящиеся к этим кодам.
Отображать
Описание дефекта
0
Нормальный
11
ОТКРЫТИЕ ДАТЧИКА КАБИНЫ
12
КОРОТКОЕ ЗАМЫКАНИЕ ДАТЧИКА КАБИНЫ
13
Датчик окружающей среды открыт
14
Закорочен датчик температуры окружающей среды
17
Датчик испарителя разомкнут
18
КОРОТКОЕ ЗАМЫКАНИЕ ДАТЧИКА ИСПАРИТЕЛЯ
19
РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ потенциометра заслонки температуры. Водитель
20
Ошибка потенциометра временного затвора Водитель
21
Режим ОТКР. или КОРОТК. ЗАМЫКАНИЕ дверного потенциометра
22
Режим ошибки потенциометра затвора
25
ОБРЫВ или КОРОТКОЕ ЗАМЫКАНИЕ потенциометра впускной дверцы
26
Ошибка потенциометра впускной заслонки
31
Датчик автоматического предотвращения запотевания (ОТКРЫТ)
Датчик автоматического предотвращения запотевания (КОРОТКОЕ ЗАМЫКАНИЕ)
32
РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ потенциометра заслонки температуры. пассажир
40
ОБРЫВ или КОРОТКОЕ ЗАМЫКАНИЕ привода автоматического обогревателя
41
Ошибка потенциометра двери для предотвращения запотевания
44
Ошибка генератора анионов комбинации приборов
45
Ошибка сигнала APT CAN
47
Ошибка сигнала оборотов CAN
48
Ошибка сигнала CAN скорости автомобиля
49
Ошибка сигнала CAN температуры охлаждающей жидкости двигателя
71
Сбой ECV

4.
отказоустойчивый
НЕТ
Элемент
Аномалия
отказоустойчивый
1
ДАТЧИК КАБИНЫ
Обрыв цепи или короткое замыкание
Контроль со значением при 25°C (77,0°F)
2
Датчик окружающей среды
Обрыв цепи или короткое замыкание
Контроль со значением при 20°C (67°F)
3
С ДАТЧИКОМ ИСПАРИТЕЛЯ
Обрыв цепи или короткое замыкание
Контроль со значением при -2°C (28,4°F)
4
Потенциометр режима двери
Обрыв цепи или короткое замыкание
Отрегулируйте положение вентиляции при выборе режима вентиляции.
Установите положение разморозки при полном выборе, кроме режима вентиляции.
Зафиксируйте положение вентиляции, выбрав ALL ON → OFF.
Установите положение разморозки, выбрав продувку. пол.
5
Потенциометр температурной заслонки (MTC)
Обрыв цепи или короткое замыкание
Если настройка температуры находится на уровне 1 ~ 7, зафиксируйте положение максимальное охлаждение.
Если установка температуры 8~15, зафиксируйте в положении максимальный нагрев.
6
Потенциометр температурной заслонки (DATC)
Обрыв цепи или короткое замыкание
При установке температуры 17°C (62,6°F) ~ 24,5°C (76,1°F), зафиксировать в положении максимального охлаждения.
При установке температуры 25°C (77°F) ~ 32°C (89,6°F), установить в положение максимального нагрева.
7
Потенциометр впускной заслонки
Обрыв цепи или короткое замыкание
Отрегулируйте положение вентиляции при выборе режима вентиляции.
Установите положение разморозки при полном выборе, кроме режима вентиляции.

ЗАМЕНА
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
С помощью отвертки или съемника снимите панельный переключатель. центральная консоль (А).

3.
Снимите разъем выключателя аварийной сигнализации (А) и шланг (В).

4.
Ослабив крепежные винты, снимите блок управления отопитель и кондиционер (А).

5.
Отсоедините разъем контроллера кондиционера и разъем обогреватель (А).

6.
Для установки выполните процедуру, обратную снятию.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
