Hyundai Tucson: система автоматической коробки передач / компоненты автоматической коробки передач и их расположение

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Автоматическая трансмиссия / Автоматическая трансмиссия / Компоненты автоматической коробки передач и расположение компонентов

Расположение компонентов

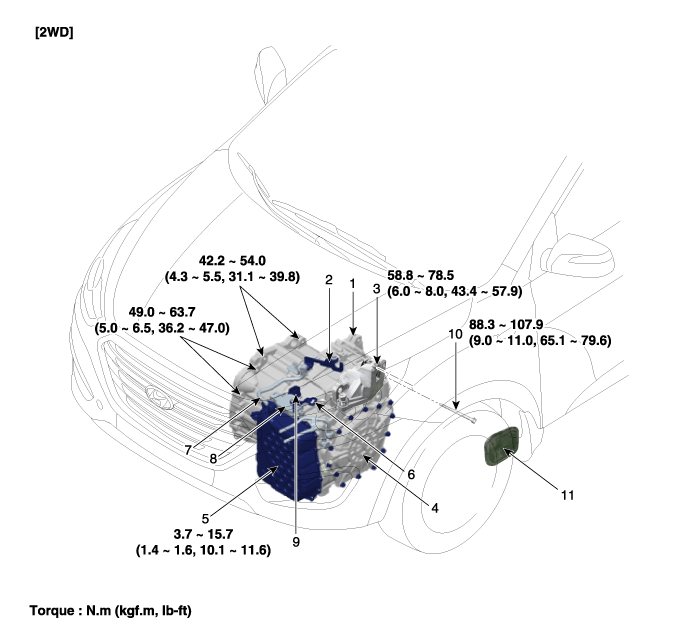

1. Автоматическая коробка передач в сборе
2. Кронштейн троса переключения
3. Кронштейн крепления автоматической коробки передач
4. Задняя крышка
5. Крышка корпуса клапана
6. Рычаг ручного управления
7. Шланг сапуна
8. Переключатель блокировки
9. Разъем электромагнитного клапана
10. Болт кронштейна крепления автоматической коробки передач
11. Крышка монтажного кронштейна автоматической коробки передач.

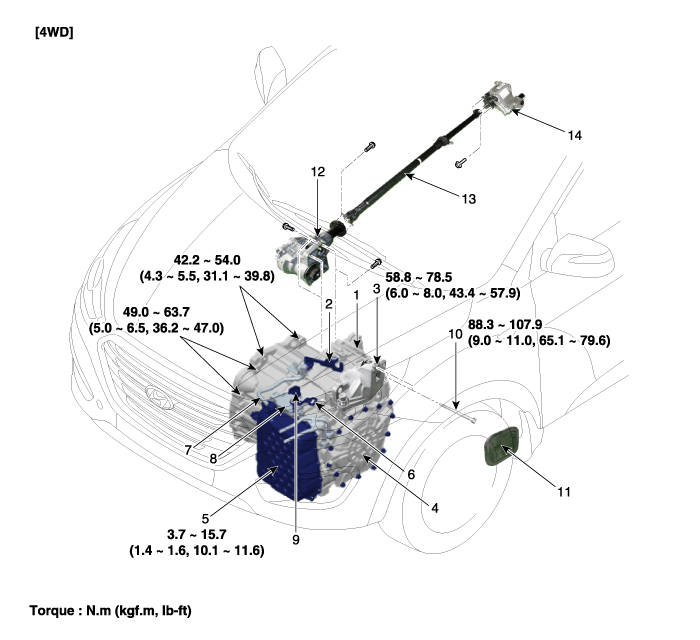

1. Автоматическая коробка передач в сборе
2. Кронштейн троса переключения
3. Кронштейн крепления автоматической коробки передач
4. Задняя крышка
5. Крышка корпуса клапана
6. Рычаг ручного управления
7. Шланг сапуна
8. Переключатель блокировки
9. Разъем электромагнитного клапана
10. Болт кронштейна крепления автоматической коробки передач
11. Крышка монтажного кронштейна автоматической коробки передач.
12. Трансфер в сборе
13. Карданный вал в сборе
14. Муфта в сборе
