Hyundai Tucson: Компоненты воздуходувки / блока воздуходувки и расположение компонентов

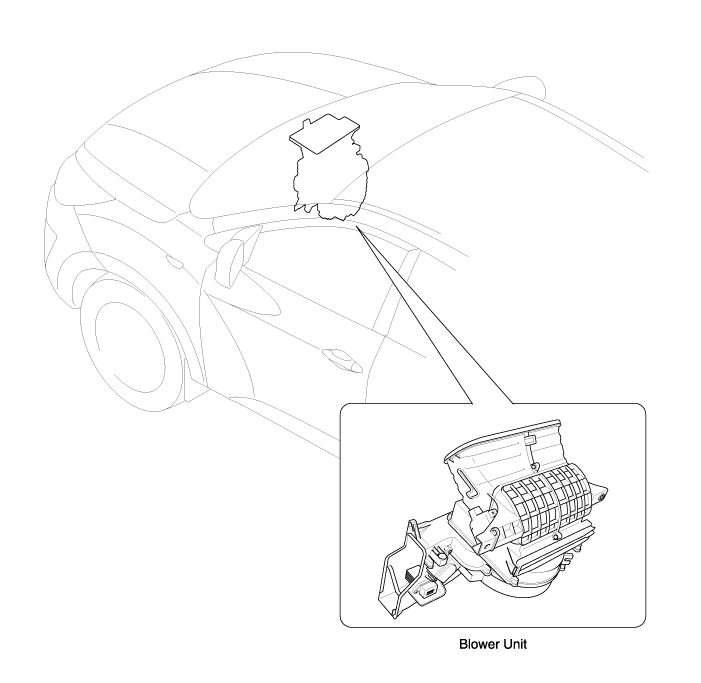

| Расположение компонента |

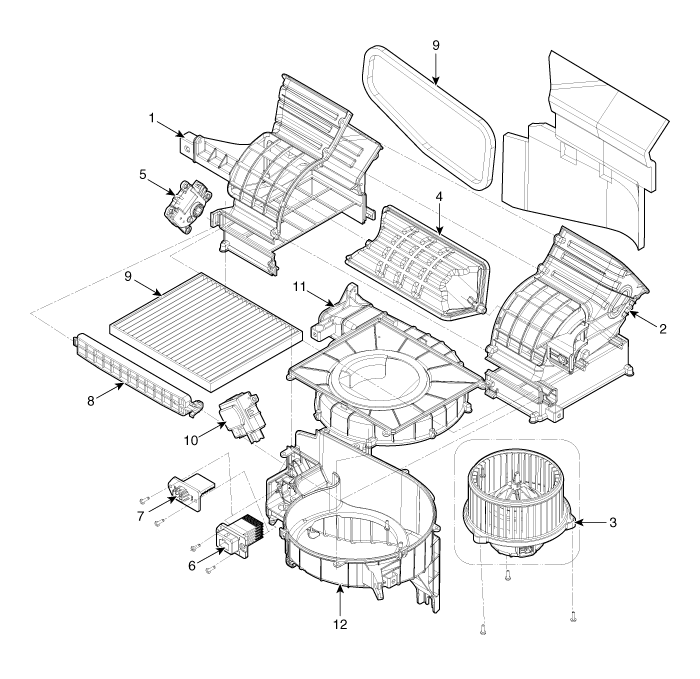

| Компоненты |
|
1. Корпус впуска (левый)
2. Корпус впуска (правый) 3. Двигатель вентилятора 4. Входная дверь |
5. Впускной привод
6. Mosfet [Авто тип] 7. Резистор [Ручной тип] 8. Крышка воздушного фильтра климат-контроля |
9. Воздушный фильтр климат-контроля
10. Ионизатор 11. Корпус вентилятора [Верхний] 12. Корпус вентилятора [Нижний] |
воздуходувка
...
Процедуры ремонта блока воздуходувки
Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите блок отопителя и вентилятора.
(См. Нагреватель — «Нагреватель»)
3.
Снимите блок вентилятора (А) с блока отопителя...
