Процедуры ремонта привода впуска

осмотр

1. 1
   Зажигание "ВЫКЛ"
2. 2
   Отсоедините разъем привода впуска.
3. 3
   Убедитесь, что привод переходит в положение рециркуляции при подключении 12 В к клемме 3 и заземлению клеммы 4.
4. 4
   Убедитесь, что привод впуска работает в положение подачи свежего воздуха при подключении в обратном направлении.



   1. - 2. – 3. Свежий 4. Рециркуляция

   5. 5 В (В пост. тока) 6. Сигнал обратной связи 7. Заземление датчика

5. 5
   Проверьте напряжение между клеммами 6 и 7.

   Положение двери	Напряжение(6-7)	Обнаружение ошибки
   Рециркуляция	9,4 ± 0,15 В	Низкое напряжение: 0,1 В или меньше
   Свежий	4,6 ± 0,15 В	Высокое напряжение: 4,9 В или более

6. 6
   Если привод впуска не работает должным образом, замените его на заведомо исправный привод впуска и проверьте правильность его работы.
7. 7
   Если проблема устранена, замените впускной привод.

Замена

1. 1
   Отсоедините демпфер (А) от перчаточного ящика (В).



2. 2
   Снимите подъемник перчаточного ящика (С).



3. 3
   Отсоедините сосну, затем снимите перчаточный ящик (A).



4. 4
   Снимите пассажирскую панель аварийной подушки (А).



5. 5
   Снимите корпус перчаточного ящика (А).



6. 6
   Снимите душевой канал (А).



7. 7

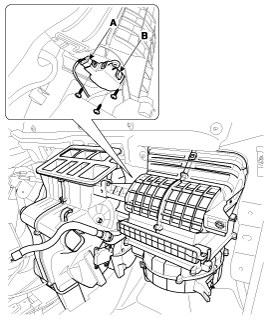

   Отсоедините разъем исполнительного механизма впуска (А).
8. 8
   Ослабьте крепежный винт и снимите впускной привод (В).



9. 9
   Установите в порядке, обратном снятию.
