Hyundai Tucson: Компоненты и расположение компонентов BCM (модуль управления кузовным оборудованием) / модуль управления кузовным оборудованием (BCM)
Hyundai Tucson (LM) 2010-2015 Руководство по ремонту
/
Электрическая система кузова
/
BCM (модуль управления кузовом)
/ Компоненты и расположение компонентов блока управления кузовным оборудованием (BCM)

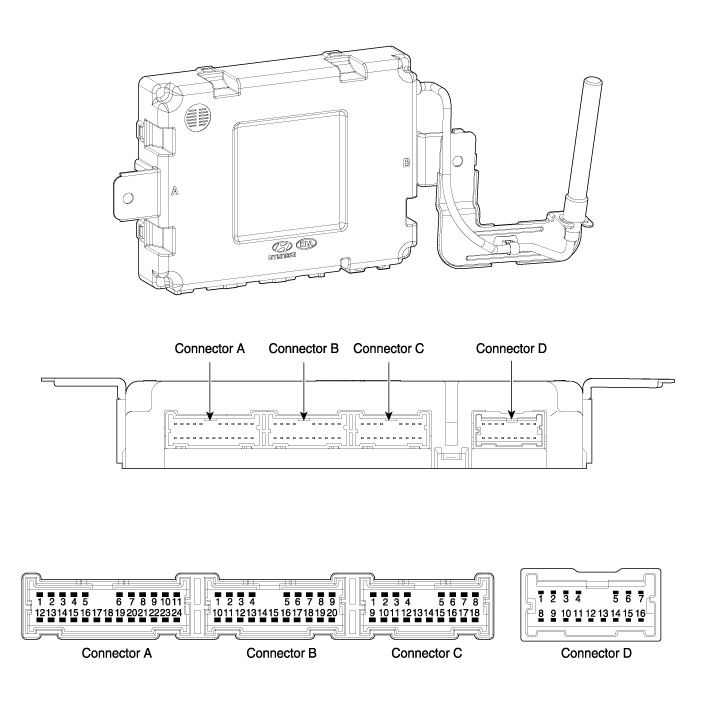

| Компоненты |
| Информация о выводах разъема |
|
Нет
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
Соединитель D
|
|
1
|
В+
|
ЛИН (РПАС)
|
Окно безопасного питания Включить низкий уровень
|
Реле обогрева заднего сиденья
|
|
2
|
IGN 1
|
Выключатель ближнего света фар
|
ИНД безопасности
|
Реле задних противотуманных фар
|
|
3
|
ИГН 2
|
Переключатель дальнего света фар
|
Сигнал разблокировки AV
|
Реле переднего стеклоочистителя
|
|
4
|
Переключатель указателя поворота (левый)
|
Автоматический складной переключатель
|
Соленоид ключа
|
Реле мигалки
|
|
5
|
Переключатель указателей поворота (правый)
|
Диагностика (K-LINE)
|
Комнатная лампа
|
Задний указатель поворота (левый)
|
|
6
|
Запретить R
|
Выключатель обогрева заднего левого сиденья
|
соленоид банкомата
|
Задний указатель поворота (правый)
|
|
7
|
Аварийная разблокировка
|
Выключатель обогрева заднего правого сиденья
|
-
|
В+ (мощность1)
|
|
8
|
Мощность автосвета
|
CAN Высокий
|
-
|
Реле поворотников
|
|
9
|
-
|
CAN Низкий
|
RPAS/PAS ВЫКЛ/ВКЛ ИНД.
|
Реле обогрева заднего сиденья
(левый) |
|
10
|
Тормозной переключатель
|
Земля (автосвет)
|
-
|
Освещение замочной скважины
|
|
11
|
Аварийный выключатель
|
Переключатель автосвета
|
Индикатор вспомогательного ремня безопасности
|
Зуммер ДПАС
|
|
12
|
АЛЬТ Л
|
Выключатель передних противотуманных фар
|
Хвостовой сигнал AV
|
Передний указатель поворота (левый)
|
|
13
|
АКК
|
Выключатель задних противотуманных фар
|
Переключатель опций RPAS/PAS
|
Передний указатель поворота (правый)
|
|
14
|
Выключатель заднего омывателя
|
Переключатель переднего антиобледенителя
|
-
|
Реле поворотников
(справа) |
|
15
|
Задний стеклоочиститель на переключателе
|
Переключатель заднего обогревателя
|
Реле складывания наружных зеркал заднего вида
|
-
|
|
16
|
Переключатель INT заднего стеклоочистителя
|
Выключатель ДПАС
|
Реле складывания наружных зеркал заднего вида
|
В+ (мощность2)
|
|
17
|
Переключатель переднего омывателя
|
Переключатель открытия люка
|
Реле омывателя фар
|
Икс
|
|
18
|
Переключатель переднего стеклоочистителя INT
|
МТС (прием)
|
Земля (питание)
|
|
|
19
|
Туман переключатель
|
Сигнал автосвета
|
Икс
|
|
|
20
|
Объем стеклоочистителя INT
|
Низкий сигнал головного света
|
||
|
21
|
Ключевой переключатель
|
Икс
|
||
|
22
|
Выключатель задних фонарей
|
|||
|
23
|
Переключатель блокировки с ключом
|
|||
|
24
|
Сигнал Земля
|
Технические характеристики модуля управления кузовным оборудованием (BCM)
Технические характеристики
ДеталиХарактеристикиНоминальное напряжениеDC 12VРабочее напряжениеDC 9 ~ 16VРабочая температура-30°C ~ 80°C (-4°F ~ 158°F)Темновой токТип RKE: 6,0 мАТип ASMK: 5,0 мАОбщий тип: 3. ...
Принципиальные схемы блока управления кузовным оборудованием (BCM)
Принципиальная электрическая схема
...
