Блок управления кузовным оборудованием (BCM) Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите центральную панель передней панели. (См. группу BD — «Центральная панель аварийной площадки»)
3. 3
   Ослабьте гайку и болт от BCM.



4. 4
   Отсоедините разъемы (А).

Монтаж

1. 1
   Установите BCM и подсоедините разъемы.
2. 2
   Установите центральную лицевую панель.

Диагностика проблем при использовании GDS

1. 1
   IPM можно диагностировать с помощью GDS. BCM связывается с GDS, которая затем отображает входные и выходные данные вдоль с кодами.
2. 2

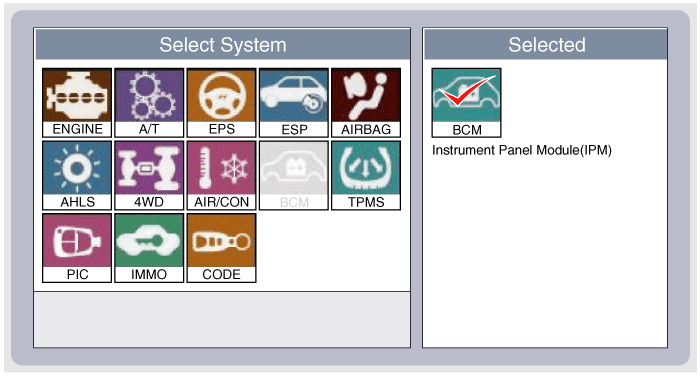

   Для диагностики функции IPM выберите модель автомобиля и IPM.



3. 3

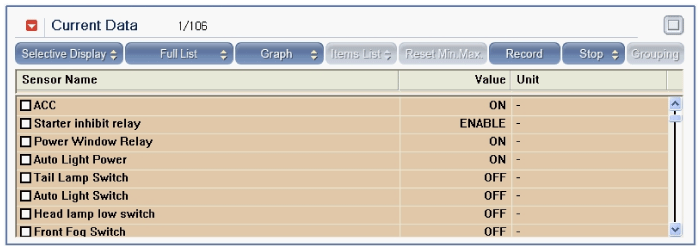

   Чтобы просмотреть текущее значение входа/выхода IPM, "Current DATA». Предоставляет информацию о входных/выходных состояниях питания IPM. питание, сигнал поворота/стоп-сигнал, фара, дверные замки, наружное зеркало, стеклоочиститель, автосвет и передатчики и т. д.



4. 4

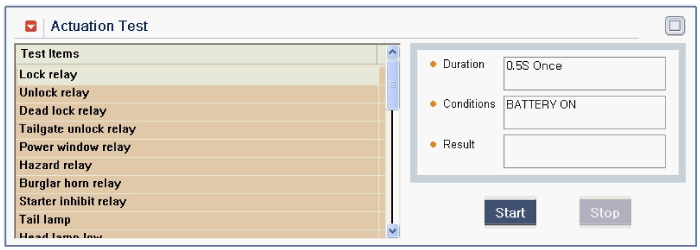

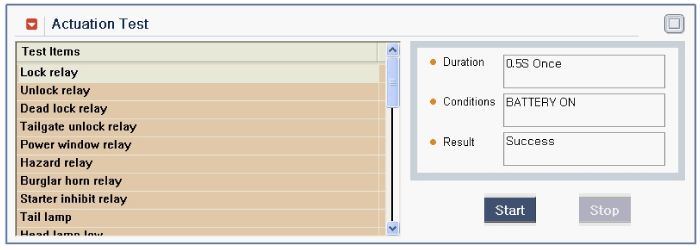

   Чтобы выполнить функциональное тестирование выходов IPM, выберите «Проверка срабатывания».
