Hyundai Tucson: общая информация / компоненты и расположение компонентов

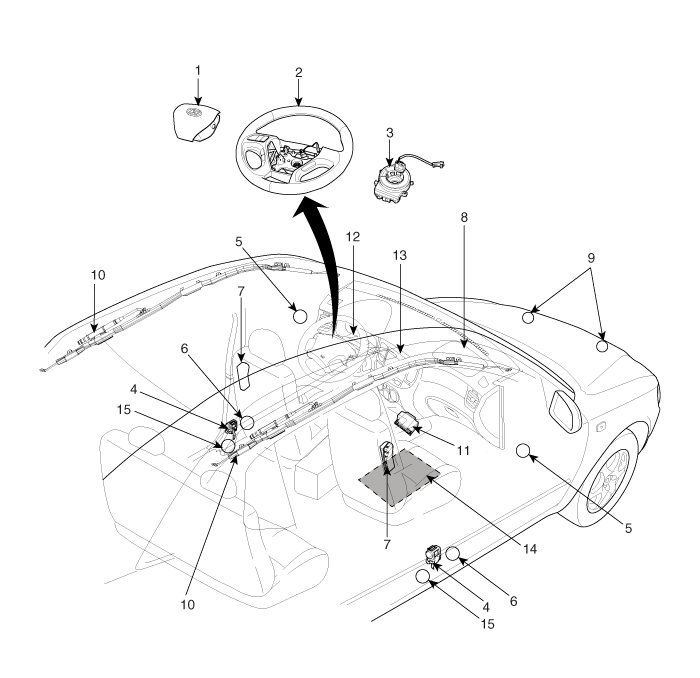

| Компоненты |
|
1. Подушка безопасности водителя (DAB)
2. Рулевое колесо 3. Часовая пружина 4. Преднатяжитель ремня безопасности (BPT) 5. Датчик бокового удара давления (P-SIS) 6. Датчик бокового удара (SIS) 7. Боковая подушка безопасности (SAB) 8. Подушка безопасности пассажира (PAB) |
9. Датчик лобового столкновения (FIS)
10. Шторка безопасности (CAB) 11. Модуль управления дополнительной удерживающей системой (SRSCM) 12. Сигнальная лампа подушки безопасности 13. Контрольная лампа 14. Система обнаружения пассажиров (PODS) 15. Преднатяжитель анкера (APT) |
| Расположение компонентов |

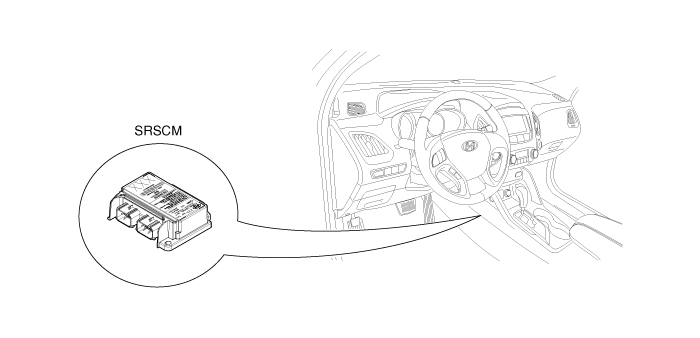

| Модуль управления дополнительной системой пассивной безопасности (SRSCM) |

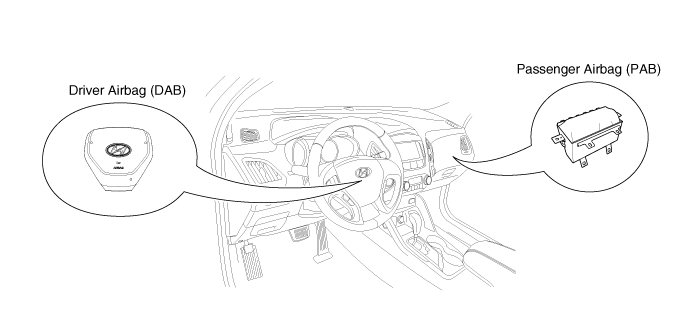

| Подушка безопасности водителя (DAB) / подушка безопасности пассажира (PAB) |

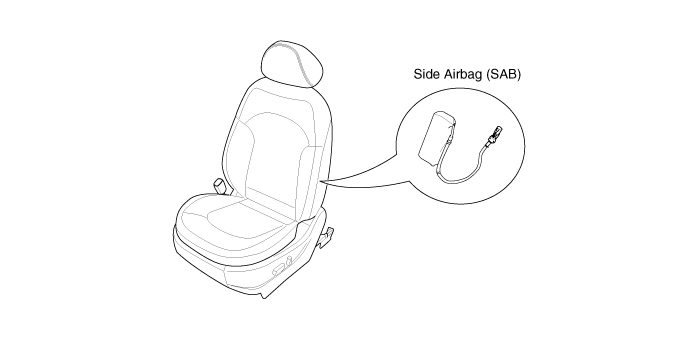

| Боковая подушка безопасности (SAB) |

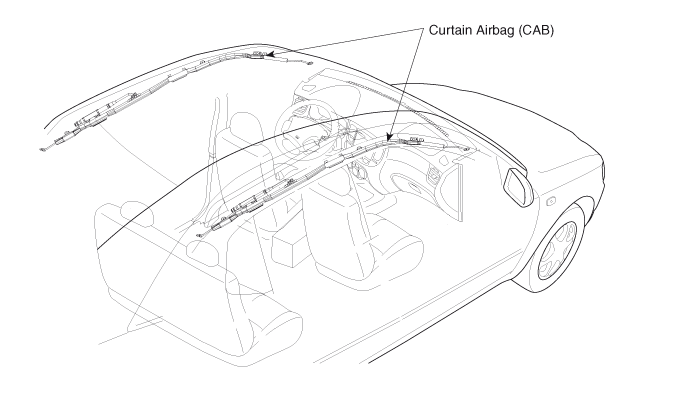

| Шторка безопасности (CAB) |

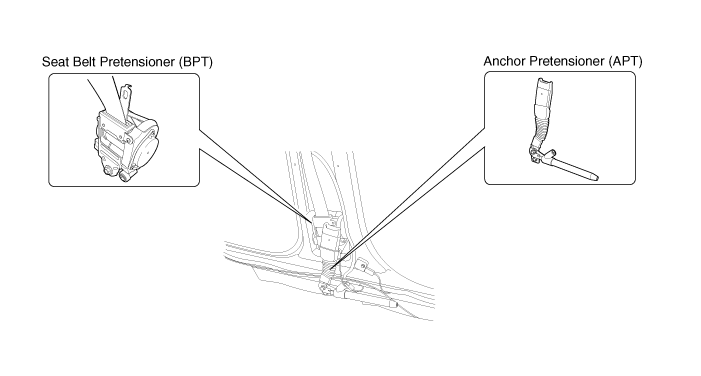

| Преднатяжитель ремня безопасности (BPT) / преднатяжитель анкера (APT) |

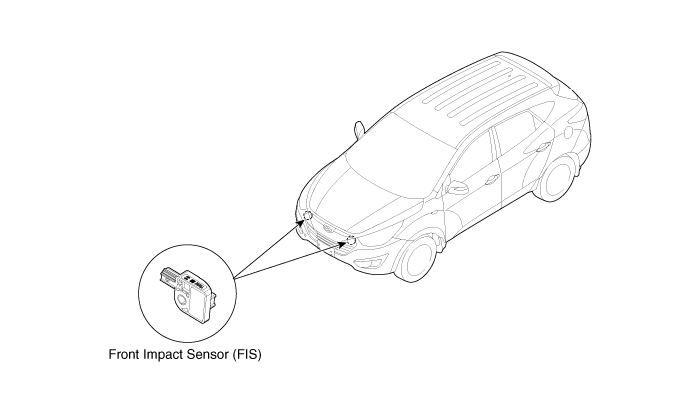

| Датчик фронтального удара (FIS) |

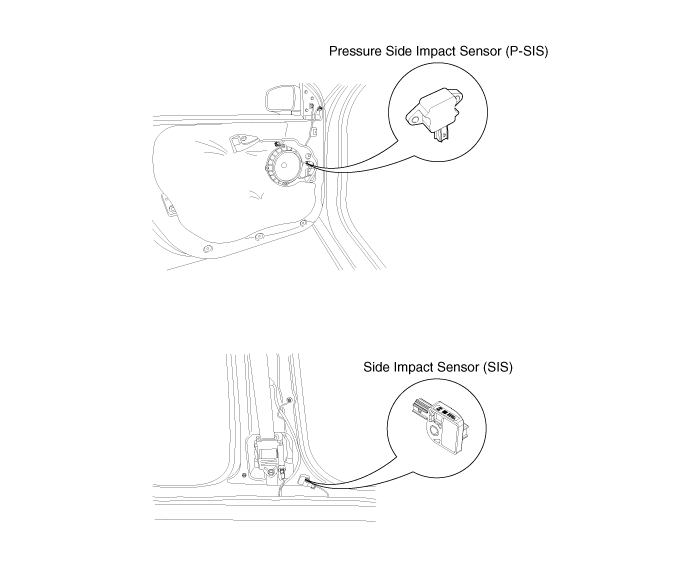

| Датчик бокового удара (SIS) |
Процедуры ремонта
Замена компонентов после развертывания
Перед выполнением любого ремонта SRS используйте GDS Pro для проверки
коды неисправности. Обратитесь к списку диагностических кодов неисправностей для ремонта
рела ...
SRSCM
...
