Hyundai Tucson: блок цилиндров / компоненты блока цилиндров и расположение компонентов

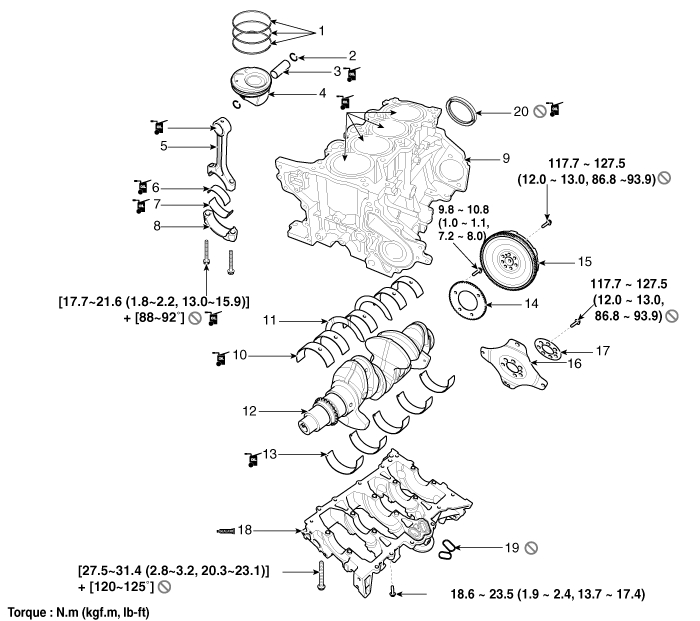

| Компоненты |
|
1. Поршневое кольцо
2. Стопорное кольцо 3. Поршневой палец 4. Поршень 5. Шатун 6. Верхний подшипник шатуна 7. Нижний подшипник шатуна |
8. Крышка шатунного подшипника
9. Блок цилиндров 10. Верхний подшипник коленчатого вала 11. Упорный подшипник коленчатого вала 12. Коленчатый вал 13. Нижний подшипник коленчатого вала 14. CKPS (Датчик положения коленчатого вала) колесо |
15. Маховик
16. Ведущий диск 17. Адаптерная пластина 18. Нижний картер 19. Прокладка 20. Задний сальник |
Процедуры ремонта блока цилиндров
Разборка
Для этой процедуры требуется снятие двигателя.
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Чтобы не повредить головку блока цилиндров, подождите...
